ETi200 позволяет оператору программировать не только частоту, но и многие другие усовершенствованные функции. При работе с одним датчиком может мультиплексировать восемь каналов, что делает ВТ-200 самым гибким портативным устройством.В альтернативном варианте с двумя датчиками ,подключенными к ETi200 ,можно использовать любое соединение из восьми каналов через 2 зонда.
Ключевые применения

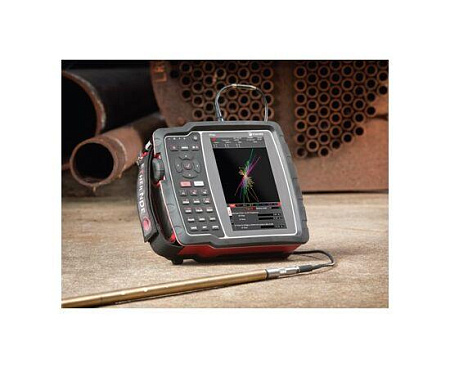

Железные трубные пучки в кожухотрубных теплообменниках в нефтяной, газовой и нефтехимической промышленности. Выявление и определение размеров несплошностей металла, таких как коррозия, эрозия, износ, питтинговая коррозия, зарубки, утонение стенок и трещины в трубах, изготовленных из аустенитной нержавеющей стали (например, SS304/SS316), латуни, медно-никелевых сплавов, титана, меди и др.
Преимущества
Ключевые характеристики

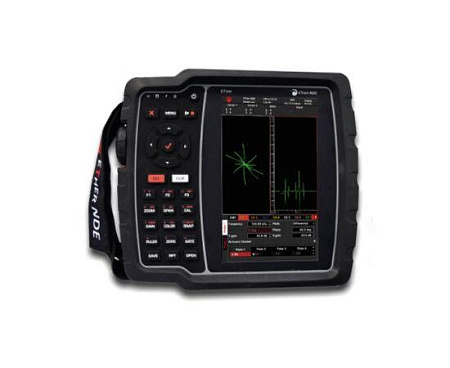

Мощный и компактныйПри весе всего 2,8 кг (6,2 фунта) и компактных габаритах ETi-200 предлагает пользователю более продвинутые функции, чем любое аналогичное устройство. Разработанный с учетом потребностей конечных пользователей и условий контроля, ETi-200 оснащен регулируемым ремешком для рук, точками крепления ремня безопасности и соответствует стандарту IP54, что делает его защищенным от брызг и пыли
Большой дисплей высокой четкости
Передовые технологии в сфере передачи и хранения данных
Технические характеристики
|
Датчик |
Типы |
Lemo 00 для абсолютных датчиков и 12-и контактный Lemo соединение для зеркальных, мостовых и вращающихся и второе Lemo 12-и контактное для зеркальных и мотовых датчиков. Абсолютный и мостовой типы можно выбрать на 50 или 100 Ом. |
|
Тестирование |
До 8 каналов с 12 определяемыми пользователем миксерами |
|
|
Частота |
10 Гц-15 МГц с шагом 0.01 в диапазоне Гц, кГц или МГц |
|
|
Дискретизация |
0.10 — 20.00 В pk-pk с шагом 0.01В |
|
|
Сигнал |
Фаза |
0°-359.9° с шагом 0.1° |
|
Усиление |
Усил.: -12.0 — +100 дБ с шагом 0.1 |
|
|
Распространение по осям X /Y |
Любое допустимое значение усиления на любом из каналов. С фиксируемыми относительными значениями. |
|
|
Скорость оцифровки |
36 кГц макс. выше 300 кГц частоты дискретизации |
|
|
Фильтр |
Полосной, Верхней частоты, низкой частоты |
|
|
Нагрузка |
Автоматический выбор нагрузки для абсолютных датчиков с ручным переключением. 8 значений от 1,3 мкГа до 470 мкГн |
|
|
Монитор |
Экран |
7дюймов 480 х 800 пикселей цветной TFT |
|
Режим |
Отображение плоскости импеданса (фазы) с полосковой диаграммой или временной базой 1, 2 или 4 панели |
|
|
Сетка |
Варианты; Нет, 20% (5 на 5), 10% (10 на 10) и Полярный |
|
|
Точечное положение |
+/- 50% с шагом 1% |
|
|
Стойкость |
Постоянный и 0,01 -100,00 секунд с шагом 0,1 с |
|
|
Внешний |
Стандартный 15-контактный d-тип для внешнего монитора, индикатора на лобовом стекле или проектора. |
|
|
Сигнализация |
Тип |
1 на канал выбирается; коробка или сектор |
|
Настройка |
С шагом на 1 % |
|
|
Количество |
8 |
|
|
Действие |
Задержка звука и / или сигнала |
|
|
Хранение данных |
Настройки |
Различные варианты внутреннего драйвера, съемная SD карта (до 32ГБ) или USB флэшка (до 32ГБ). |
|
Запись |
Оцифрованные данные могут быть сохранены во внутренней памяти (до 32GB), внешняя USB флэшка или SD карта (до 32ГБ). 1 ГБ внутренней флэш-памяти. При скорости обработки 25 кГц, 1 минута одноканальных данных использует 11 МБ. |
|
|
Вывод данных |
Интерфейс |
USB , Ethernet, SD карта, VGA. |
|
Пользовательский интерфейс |
Передняя панель |
Управление поворотом, управление курсором, 18 кнопочных клавиш. 4 состояния светодиода |
|
Программное обеспечение |
Вкладки, функциональные клавиши, прокручиваемые значения, прямой ввод данных, будут работать с USB-клавиатурой |
|
|
Корпус |
Размер |
20 см (7.9 «) Высота х 22,5 см (9,0») Ширина х 7,5 см (3,0 «) Толщина |
|
Вес |
2.8 кг (6,2 фунта) |
|
|
Окружающая среда |
IP54 |
|
|
Температура |
Максимальная для работы: от 0 до 35oC |
|
|
Рекомендуемая хранения: от -20 до 70oC |
||
|
Питание |
Внутренняя батарея |
Съемная Li-Ion 14.4 В 5.5 часов макс. срок службы |
|
Внешний AC |
Питание / зарядное устройство 100-240 В 1.2A ac 50-60 Гц 90 Вт |
