Для повышения гибкости , производительности и эффективности контроля КИМ.
Типичные области применения, в которых используется дополнительная ось вращения, включают измерение компонентов, характеризующихся симметричной, повторяющейся или внутренней геометрией, включая вращающиеся валы и диски, кожухи и кожухи, детали турбин и компрессоров, а также компоненты подшипников.
Также при выполнении координатных измерениях малых и сложных по форме зон в шестернях с внутренним зацеплением. При использовании поворотного стола и при обследовании таких деталей, как коленчатые, кулачковые валы, винтовые роторы компрессоров, рабочие колеса (диски) турбин и монолитных дисков с турбинными лопатками измерения могут быть выполнены напрямую и в пределах доверительных интервалов.

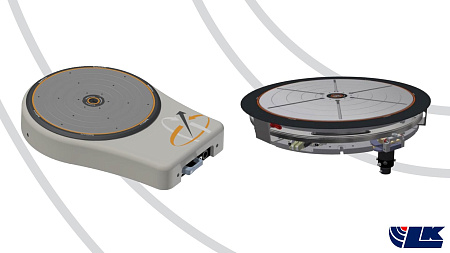

Quad SlimLine TM
Низкопрофильный опорный поворотный стол
Общая высота 150 мм, 160 мм и 200 мм
- Размеры Ø400мм, Ø600мм, Ø800мм, Ø1000мм и Ø1500мм
- Грузоподъемность до 7000 кг
- Привод с нулевым люфтом
- Резьбовое отверстие или плита с Т-образным пазом
- Угловая точность от 2 угловых секунд
- Угловая повторяемость от 0,5 угловых секунд
Quad Matic TM
Поворотный стол скрытого монтажа
Поворотный стол со сверхнизким профилем, скрытый монтаж - встраивается в гранитный стол для минимального воздействия на измерительный объем КИМ:
- Интегрированный в гранит
- Высота над гранитным столом CMM 1 мм
- Размеры Ø400мм, Ø600мм, Ø800мм, Ø1000мм и Ø1500мм
- Грузоподъемность до 7000 кг
- Привод с нулевым люфтом
- Резьбовое отверстие или плита с Т-образным пазом
- Угловая точность от 2 угловых секунд
- Угловая повторяемость от 0,5 угловых секунд
