Приборы для измерений параметров контура и шероховатости поверхности
Приборы для измерений параметров контура и шероховатости поверхности предназначены для измерений профиля и (или) параметров шероховатости поверхности различных деталей, а также для определения в измеренных профилях геометрических параметров: расстояний между точками, радиусов дуг и т.д
Принцип измерения
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности щуповой консолью с алмазным, сапфировым или твердосплавным щупом и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор системы управления в виде профилей, числовых значений параметров шероховатости и геометрических параметров профилей.
Функция измерения
1.1. Функция измерения контура
|
Размер |
включая горизонтальное расстояние, вертикальное расстояние, линейное расстояние, радиус, диаметр. |
|
Угол |
включая горизонтальный угол, вертикальный угол, угол наклона |
|
Допуск по положению |
включает параллельность, перпендикулярность |
|
Допуск по форме |
включая прямолинейность, выпуклость, дугу |
|
Создание вспомогательного контура |
включая вспомогательные точки, вспомогательные линии и вспомогательные окружности |
1.2. Измеряемые и контролируемые свойства поверхности
|
Шероховатость (63 показателя) |
Ra, Ramax, Ramin, Rasd, Rp, Rpmax, Rpmin, Rpsd, Rv, Rvmax, Rvmin, Rvsd, Rz, Rzmax, Rzmin, Rzsd, R3z, Rc, Rcmax, Rcmin, Rcsd, Rt, Rq, Rqmax, Rqmin, Rdsd, Rsk, Rskmax, Rsmin, Rsksd, Rku, Rkumax, Rkumin, Rkusd, Rsm, Rsmmax, Rsmmin, Rsmsd, Rs, R△a, R△amax, R△amin, R△asd, R△q, R△qmax, R△qmin, R△qsd, Rk, Rpk, Rvk, Mr1, Mr2, Rλa, Rλamax, Rλamin, Rλasd, Rλq, Rλqmax, Rλqmin, Rλqsd, Rδc, Rpc, Rmr
|
|
Волнистость (46 параметров) |
Wa, Wamax, Wamin, Wasd, Wsa, Wca, Wa08, Wc, Wcmax, Wcmin, Wcsd, Wt, Wz, Wzmax, Wzmin, Wzsd, Wp, Wpmax, Wpmin, Wpsd, Wv, Wvmax, Wvmin, Wcsd, Wq, Wqmax, Wqmin, Wqsd, Wsm, Wsmmax, Wsmmin, Wsmsd, Wsk, Wskmax, Wskmin, Wsksd, Wku, Wkumax, Wkumin, Wkusd, W△q, W△qmax, W△qmin, W△qsd, Wδc, Wmr
|
|
Профиль (21 параметр) |
Pa, Pt, Pp, Pc, Pv, Pz, Pq, Psm, Psk, Pku, RzJ, Rpq, Rvq, Rmq, Pmr, P△q, Avh, Hmax, Hmin, Area, Pδc, Tilta
|
|
Мотив |
Ncrx, R, Rx, AR, Nr, Cpm, Sr, Sar, W, Wx, Aw, Wte, Nw, Sw, Saw
|
|
Длина волны отсечки (λс) |
0.025, 0.08, 0.25, 0.8, 2.5, 8 мм
|
|
Оценка длины |
λс х 2,3,4,5,6,7 в допустимом диапазоне по оси X |
Эксплуатационные характеристики
- Обеспечение высокоточного анализа контуров, пульсаций и шероховатости.
- Антивибрационная система воздушной флотации для удовлетворения требований к более высокой точности измерений (опционально)
- Малошумящий цифровой контурный датчик с большим диапазоном измерений, высокой точностью и высокой повторяемостью.
- Высокоточное измерение контуров в широком диапазоне, измерение микроконтуров.
- Измерительный стержень имеет магнитную конструкцию, материал из углеродного волокна, высокую долговременную стабильность и отсутствие необходимости во вторичной калибровке после замены.
Производительность программного обеспечения
1.Система функционального анализа морфологии контура. Совершенно новая архитектура программного обеспечения полностью разделяет измерения, анализ и отчетность и имеет более четкое назначение для работы, сохраняя при этом превосходную работоспособность для сложных функций.
2.Программируемые операции, все операции выполняются в режиме набора команд.
3.Измерительная программа поддерживает дистанционное управление, она может управлять запуском, остановкой, вставкой и прерыванием выполнения программы.
4.Поддерживает автоматическое регулировочное устройство и обеспечивает автоматическое измерение.
5.Программное обеспечение интегрирует все функции и стратегию работы известной системы измерения профиля CMS и обеспечивает максимально удобное управление.
6.Расширенный интерфейс передачи данных обеспечивает простой двунаправленный обмен данными с промышленным автоматическим устройством, которое создает автономную автоматическую измерительную систему.
7.Поддержка формата данных SPC.
8.Поддержка мультиязычности.
Особенности системы анализа шероховатости поверхности
- Интуитивно-понятный интерфейс и разделение функциональных зон.
- Измерение и анализ шероховатости в один клик.
- Автоматическое циклическое измерение.
- Позволяет сразу же приступить к измерениям с последующей подстройкой благодаря аппаратной системе сбора данных ultra-data
- Функция удаления данных.
- Вывод кривой R, кривой P и исходной кривой.
- Измерение шероховатости, волнистости, разницы сегментов, площади и микропрофиля.
- Расширенный интерфейс передачи данных обеспечивает простой двунаправленный обмен данными с промышленным автоматическим устройством, которое создает автономную измерительную систему.

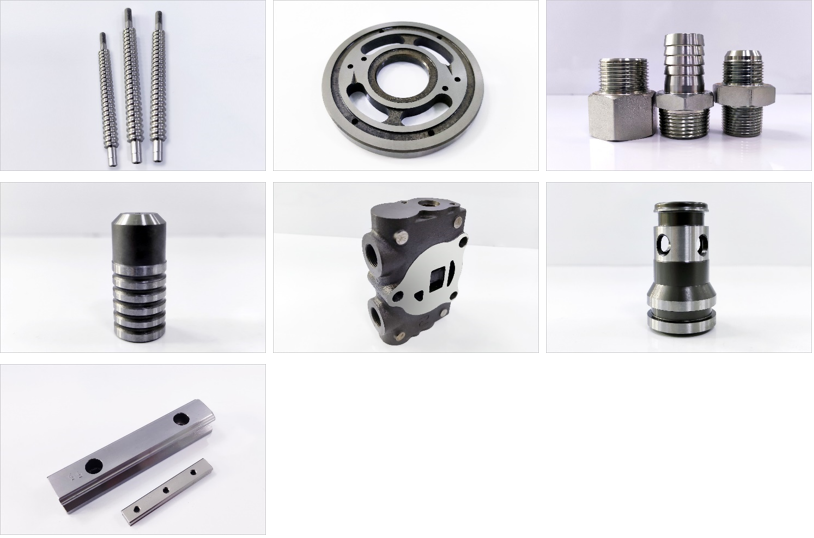

Типовые применения

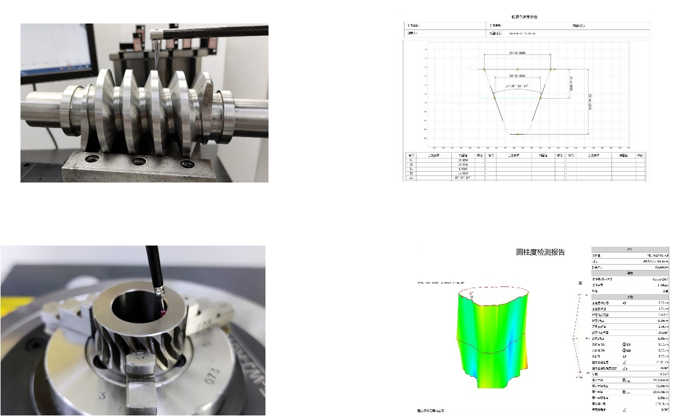

Прочее применение
