Высокоточные энкодеры с инновационной системой сборки на каждом стыке, включая различные материалы, такие как титан, придают системе точность, повторяемость и надежность.

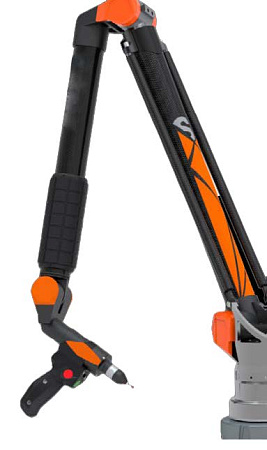

Рычаг Мастер ЭВА состоит из трех шарнирных секций, которые обеспечивают 6 степеней свободы для 6-осевого рычага . Это дает возможность достичь целевой точки в любой желаемой позиции
Рука состоит из вертикальной колонны, вращающейся вокруг сустава 1, соединенной со второй секцией, которая движется вертикально вокруг сустава 2, а затем соединенной с третьей секцией, вращающейся продольно вокруг сустава 3 и ортогонально вокруг сустава 4. На третьей секции зонд может вращаться вокруг сустава 5 и сустава 6 на 6-осевой руке.
Почему стоит выбрать Мастер ЭВА?
Мастер ЭВА – идеальное устройство для контактных щупов и лазерного сканирования, особенно для компаний, которые ищут эталонную стандартную КИМ, надёжное решение для контроля с отличным соотношением цены и качества.
Мастер ЭВА Оптимальное решение для любой 3D-среды
Мастер ЭВА использует индивидуальную конструкцию соединений, чтобы снизить стоимость узлов, не влияя существенно на общую стоимость манипулятора
Используются только избранные высоко-производительные энкодеры для получения наилучших показаний угла для каждого механического соединения
Мастер ЭВА доступен в 10 различных размерах от 2,0 до 9,0 м.
Технические характеристики
| Модель | Диапазон измерений (диаметр),м | Максимально допустимая погрешность при измерении однонаправленных параметров длины, мм | Максимально допустимая погрешность при измерении диаметра сферы,мм | Максимально допустимая погрешность при разных положениях манипулятора, мм | Максимально допустимая погрешность формы сферы, мм | Вес,кг |
|---|---|---|---|---|---|---|
| Мастер ЭВА 6 2.0 | 2.0 | 0.022 | 0.008 | 0.028 | 0.016 | 7.2 |
| Мастер ЭВА 6 2.5 | 2.5 | 0.026 | 0.009 | 0.032 | 0.018 | 7.5 |
| Мастер ЭВА 6 3.0 | 3.0 | 0.038 | 0.014 | 0.047 | 0.027 | 7.9 |
| Мастер ЭВА 6 3.5 | 3.5 | 0.046 | 0.017 | 0.058 | 0.034 | 8.1 |
| ММастер ЭВА 6 4.0 | 4.0 | 0.059 | 0.022 | 0.074 | 0.039 | 8.3 |
| Мастер ЭВА 6 4.5 | 4.5 | 0.073 | 0.025 | 0.092 | 0.045 | 9.3 |
| Мастер ЭВА 6 5.0 | 5 | 0.120 | 0.038 | 0.144 | 0.070 | 9.7 |
| Мастер ЭВА 6 6.0 | 6 | 0.147 | 0.067 | 0.190 | 0.098 | 12.0 |
| Мастер ЭВА 6 7.0 | 7 | 0.184 | 0.095 | 0.238 | 0.238 | 13.2 |
| Мастер ЭВА 6 9.0 | 9 | 0.218 | 0.109 | 0.273 | 0.149 | 16.0 |
