Высокоточные энкодеры с инновационной системой сборки на каждом стыке, включая различные материалы, такие как титан, придают системе точность, повторяемость и надежность.
Рычаг Мастер ЭВА состоит из трех шарнирных секций, которые обеспечивают 7 степеней свободы для 7-осевого рычага . Это дает возможность достичь целевой точки в любой желаемой позиции
Рука состоит из вертикальной колонны, вращающейся вокруг сустава 1, соединенной со второй секцией, которая движется вертикально вокруг сустава 2, а затем соединенной с третьей секцией, вращающейся продольно вокруг сустава 3 и ортогонально вокруг сустава 4. На третьей секции зонд может вращаться вокруг сустава 5 и сустава 7 на 7-осевой руке.
Почему стоит выбрать Мастер ЭВА?
Мастер ЭВА – идеальное устройство для контактных щупов и лазерного сканирования, особенно для компаний, которые ищут эталонную стандартную КИМ, надёжное решение для контроля с отличным соотношением цены и качества.
Мастер ЭВА Оптимальное решение для любой 3D-среды

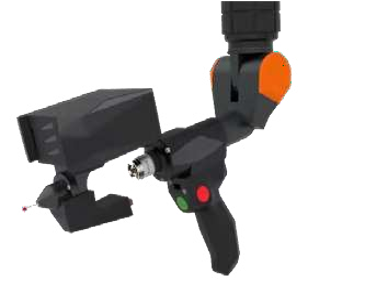

Лазерный сканер ЭВАСКАН (только для 7осевой руки).png "RT.png")
Диапазон рабочих температур: от +5°C до +50°C. Диапазон температур хранения (при помещении в стандартный транспортировочный ящик RPS) от -30°C до +70°C Влажность: от 5% до 95% без конденсации. Класс защиты IP: IP51 только для руки (IP65 для сканера Мастер ЭВА) по отношению к пыли и воде. Электропитание: 100– 240 В переменного тока, 50/60 Гц (автоматический выбор диапазона).
| Модель | ЭВАСКАН 50 | ЭВАСКАН 100 | ЭВАСКАН 200 |
|---|---|---|---|
| Длина лазерной линии | 50 мм | 200 мм | 100 мм |
| Точность | 12 мкм | 24 мкм | 36 мкм |
| Повторяемость | 12 мкм | 24 мкм | 36 мкм |
| Разрешение | 16 мкм | 23 мкм | 40 мкм |
| Количество выборок (точки на строку) | 2500 точек на линию | ||
| 300 Гц | |||
| Вес (только сканер) | 0.5кг | ||
| Выходная мощность лазера | макс. 8 мВ (класс 2M) | ||
Вильчатый щуп ТЮБОСКАН (только для 7осевой руки).
| Модель | Диапазон измерений (диаметр),м | Максимально допустимая погрешность при измерении однонаправленных параметров длины, мм | Максимально допустимая погрешность при измерении диаметра сферы,мм | Максимально допустимая погрешность при разных положениях манипулятора, мм | Максимально допустимая погрешность формы сферы, мм | Вес,кг |
|---|---|---|---|---|---|---|
| Мастер ЭВА 7 2.0 | 2.0 | 0.025 | 0.010 | 0.039 | 0.020 | 7.8 |
| Мастер ЭВА 7 2.5 | 2.5 | 0.027 | 0.010 | 0.042 | 0.021 | 8.1 |
| Мастер ЭВА 7 3.0 | 3.0 | 0.050 | 0.016 | 0.074 | 0.032 | 8.5 |
| Мастер ЭВА 7 3.5 | 3.5 | 0.061 | 0.020 | 0.089 | 0.039 | 8.7 |
| Мастер ЭВА 7 4.0 | 4.0 | 0.075 | 0.026 | 0.103 | 0.044 | 8.9 |
| Мастер ЭВА 7 4.5 | 4.5 | 0.098 | 0.042 | 0.121 | 0.058 | 9.9 |
| Мастер ЭВА 7 5.0 | 5.0 | 0.133 | 0.083 | 0.160 | 0.093 | 10.6 |
| Мастер ЭВА 7 6.0 | 6.0 | 0.162 | 0.074 | 0.209 | 0.108 | 12.9 |
| Мастер ЭВА 7 7.0 | 7.0 | 0.202 | 0.105 | 0.262 | 0.140 | 14.1 |
| Мастер ЭВА 7 9.0 | 9.0 | 0.240 | 0.120 | 0.300 | 0.164 | 16.9 |
