Особенности и преимущества
• Гибридный источник света, эффективно сочетающий технологии синего лазера и инфракрасного VCSEL
• Метрологическая точность до 0,02 мм с разрешением 0,05 мм обеспечивает надежные и стабильные результаты сканирования с высоким уровнем детализации и точности, подходящие для самых требовательных областей
• Быстрая скорость сбора данных 1 860 000 точек/с в режиме лазера и до 2 250 000 точек/с при использовании ИК-источника света
• Четыре режима сканирования, каждый из которых предназначен для определенной цели: 26 синих лазерных линий для плавного сканирования больших объектов; 7 параллельных синих лазерных линий для меньших участков с с более высокой детализацией; 1 синяя лазерная линия с оптимизированным углом объектива для сканирования глубоких отверстий; ИК-источник света • Инфракрасное сканирование с двумя режимами — Портрет и Объект, при этом первый обеспечивает лучшее захватывание волос, а второй — несколько методов выравнивания
• Режим “на улице” обеспечивает лучшую производительность при ярком свете
• Все доступные режимы работы позволяют пользователю выбирать разрешение, между высокими, средними и низкими уровнями

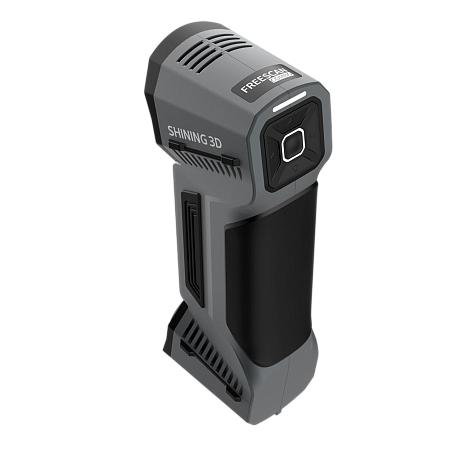

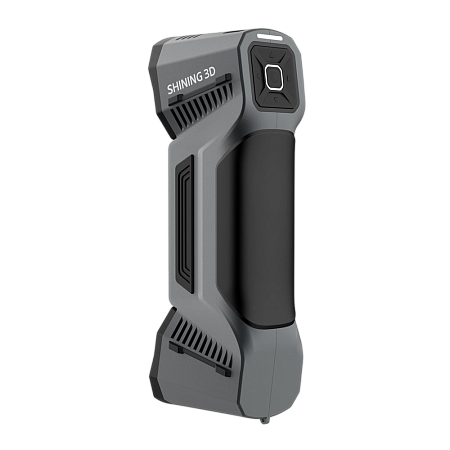

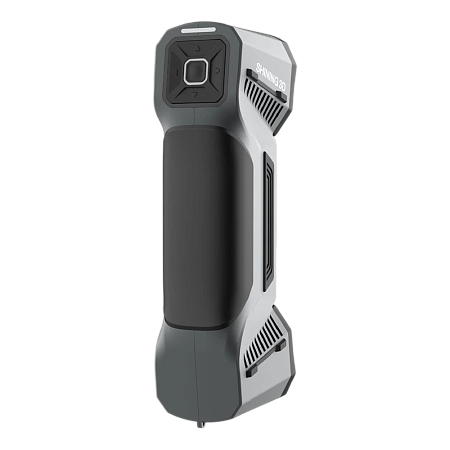

• Удобное расположение кнопок: все кнопки управления расположены на верхней задней стороне сканера для легкого доступа
• Информативные индикаторы питания и расстояния сканирования позволяют регулировать положение устройства прямо во время сканирования
• Собственное программное обеспечение FreeScan представляет собой универсальное решение для всего процесса — от калибровки до продвинутого редактирования сетки и функций измерения
• Компактный дизайн с размерами сканера 193 x 63 x 53 мм и весом всего 620 г позволяет легко использовать модель FreeScan Combo для различных времязатратных проектов
• Может эффективно использоваться для контроля геометрии, обратного проектирования, аддитивного производства и других применений в автомобильной, аэрокосмической, машиностроительной, медицинской и других отраслях
• Продуманная упаковка: сканер поставляется с полным комплектом необходимых частей для начала использования устройства вскоре после его получения.
Технические и метрологические характеристики
|
Характеристика |
Показатель |
|
Вес нетто |
620 грамм |
|
Габариты |
193 x 63 x 53 мм |
|
Зона сканирования |
520 x 510 (режим лазерного сканирования), 600 x 600 (инфракрасный режим) |
|
Интерфейсы |
USB 3.0 |
|
Источник света |
Синий лазер+инфракрасный VCSEL |
|
Применение |
Метрологическая проверка, Аддитивное производство, Автомобилестроение, Аэрокосмическая промышленность, Железнодорожная промышленность, Тяжелая промышленность, Производство пресс-форм, Литейная отрасль, Медицинская отрасль |
|
Скорость сканирования |
2,250,000 точек/с в режиме инфракрасного сканирования, 1,860,000 точек/с в режиме лазерного сканирования |
|
Степень защиты (класс IP) |
IP50 |
|
Точность |
0,02 на 100 см |
|
Электропитание |
12V，5.0A |
|
Особенности |
Сканирование без маркеров в режиме инфракрасного подсвета |
|
Технология сканирования |
Оптический гибрид |
|
Глубина сканирования |
Лазерное сканирование: 360 мм, Инфракрасное сканирование: Мак. 1240 мм |
|
Класс лазера |
Класс Ⅱ (безопасный для глаз) |
|
Рабочая температура |
-20 ~ 40℃ |
|
Сертификация |
CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50 |
|
Требования к конфигурации ПК |
Операционная система: Win10/11, 64bit; Графическая карта: серии NVIDIA GTX/RTX, выше или равная GeForce RTX 3060; Видеокарта : ≥ 6G; Процессор: I7-10700; Объем памяти: ≥ 32GB |
|
Расстояние между точками |
Лазерное сканирование: 0.05 мм - 3мм, Инфракрасное сканирование: 0.1мм - 3мм |
|
Фотограмметрия |
Дополнительный подключаемый модуль |
Комплектация
· 3D-сканер Shining 3D FreeScan Combo
· Калибровочная пластина
· Маркеры (6 мм и 3 мм)
· Ремешок на запястье
· USB-ключ
· Адаптер питания (12 В / 5 А)
· Кабель питания
· Донгл
· Кабель подключения (Data)
· Руководство пользователя
· Пластиковый кейс для безопасного и удобного хранения и транспортировки
