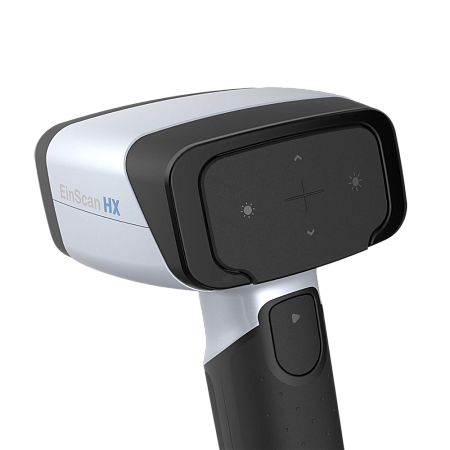

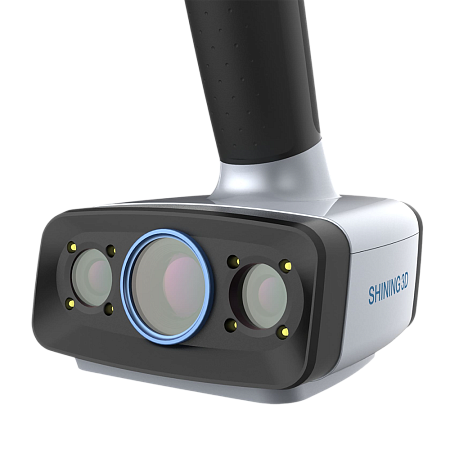

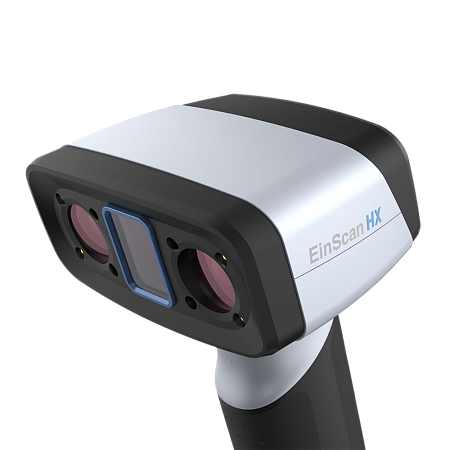

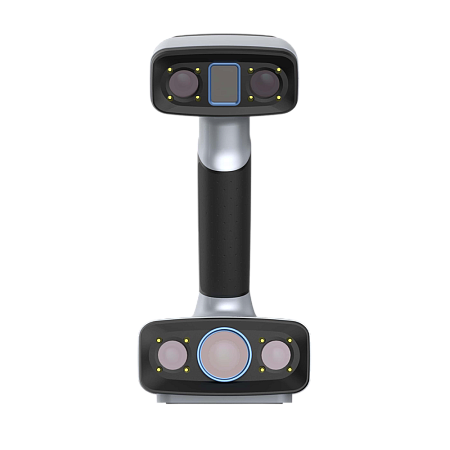

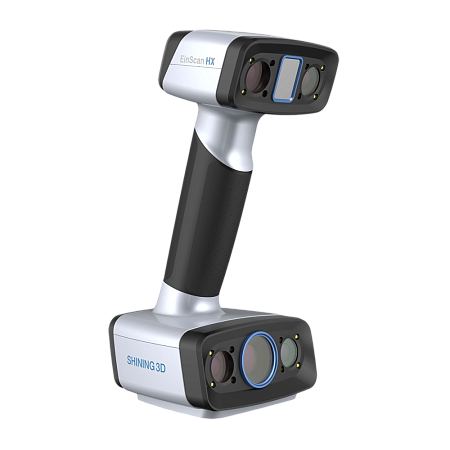

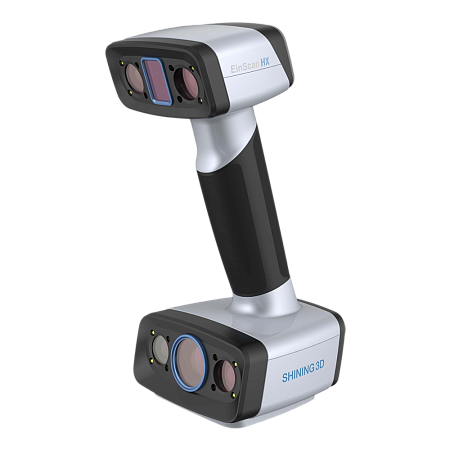

Основываясь на многолетнем опыте 3D-измерений и рыночном спросе, SHINING 3D инновационным образом интегрирует синий светодиод и синий лазер в портативный 3D-сканер EinScan HX. Гибридные лазерные и светодиодные источники света делают EinScan HX совместимым с более широким диапазоном размеров объектов, удовлетворяя многочисленные потребности пользователей. Высокая эффективность и надежный результат расширяют возможности применения EinScan HX.
Применение
· Реверс-инжиниринг
· Архитектура
· Дизайн
· Производство и ремонт
· 3D-моделирование, оцифровка объектов для VR и AR
· Исследования, образование
· Здравоохранение
Особенности и преимущества
· Гибридный синий лазер и светодиодный свет. Инновационная интеграция с двойным синим светодиодом и синим лазером улучшает адаптируемость сканируемых материалов с меньшими ограничениями для более широкого спектра применений. Светодиодное сканирование обеспечивает быстрое 3D-сканирование. Лазерное сканирование, которое менее чувствительно к окружающему свету, обеспечивает лучшую производительность для отражающих и темных поверхностей.
· Надежные результаты. Высокое разрешение и точность удовлетворяют потребности большинства промышленных применений для обратного проектирования и метрологического измерения. Минимальное расстояние между точками 0,05 мм. Точность до 0,04 мм при лазерном сканировании.
· Высокая эффективность. Скорость обработки EinScan HX в режиме быстрого сканирования составляет до 1200000 точек / с, а несколько синих лазерных линий в режиме лазерного сканирования позволяют сканировать большинство объектов за считанные минуты для обратного проектирования, CAD / CAM, 3D-печати и т.д.
· Портативный и простой в эксплуатации. EinScan HX - это plug and play с удобным программным обеспечением, которым легко управлять, независимо от того, новичок вы или имеете профессиональный опыт в 3D-сканировании. Портативность и гибкость использования EinScan HX учитывалась благодаря его эргономичному дизайну, обеспечивающему более эффективное и удобное сканирование.
Метрологические и технические характеристики
|
Показатель |
Характеристика |
|
|
Режим сканирования |
Rapid Scan |
Laser Scan |
|
Точность сканирования |
до 0,05мм |
до 0,04мм |
|
Объемная точность* |
0,05+0,1мм/м |
0,04+0,06мм/м |
|
Скорость сканирования |
1,200,000 точек/с, 20 кадр |
480,000 точек/с, 55 кадр |
|
Частота кадров |
55 кадр/сек |
55 кадр/сек |
|
Метод выравнивания |
Геометрия, маркер, текстура, гибрид |
Маркер |
|
Рабочее расстояние |
470мм |
470мм |
|
Глубина резкости |
200-700мм |
350-610мм |
|
Макс. FOV |
420*440мм |
380*400мм |
|
Расстояние между точками |
0,25-3мм |
0,05-3мм |
|
Источник света |
Синие светодиоды |
7 синих лазерных перекрестий (+1 дополнительная линия) |
|
Безопасность |
Безопасный для глаз |
Класс I (безопасный для глаз) |
|
Встроенная цветная камера |
Да |
|
|
Захват текстур |
Да |
Нет |
|

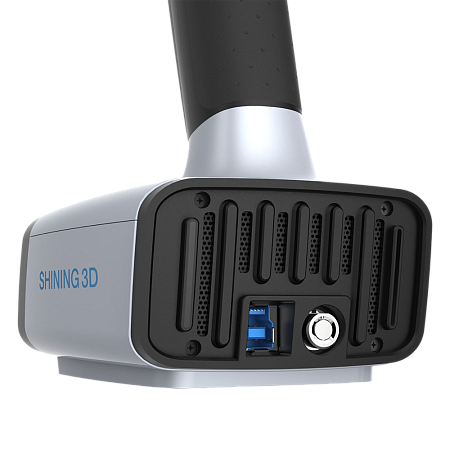

Интерфейс подключения |
USB 3.0 |
|
|
Формат файлов |
OBJ; STL;ASC;PLY;P3;3MF |
|
|
Габариты |
108×110×237мм |
|
|
Вес |
710 г |
|
|
Сертификация |
CE，FCC，ROHS，WEEE，KC |
|
|
Системные требования |
ОС: Win10，64 бит；Видеокарта: NVIDIA GTX1080 и выше；Видеопамять: ≥4Гб；Процессор: I7-8700；Памяти: ≥16Гб |
|
*Объемная точность относится к соотношению между точностью 3D-данных и размером объекта; точность уменьшается на 0,1мм (Rapid Scan) / 0,06мм (Laser Scan) на 100см. Вывод получается путем измерения центра сферы при выравнивании маркера.
Комплектация
· 3D сканер
· Маркеры
· Блок питания
· Калибровочная пластина
· Подставка для калибровочной пластины
· Кабель USB, DC IN
· USB-флешка
· Штепсельные вилки
