Особенности и преимущества

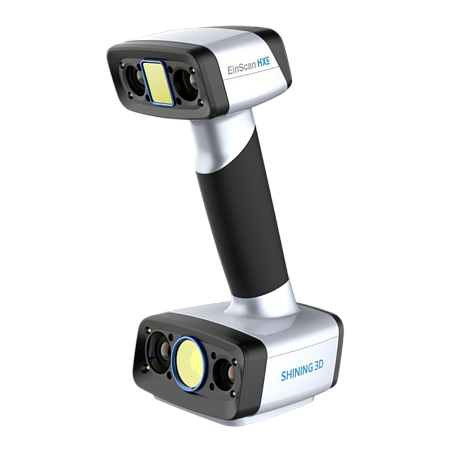

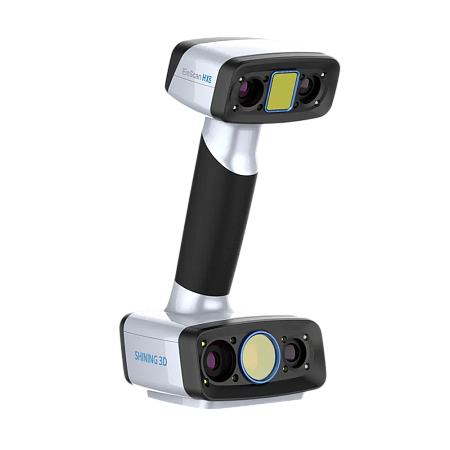

· Двойная система синего лазера и светодиодной подсветки. Усовершенствованный синий лазер, имеющий 13 пересекающихся лазерных линий, эффективно обрабатывает даже зеркальные или темные поверхности, что делает сканер универсальным в различных условиях. В режиме светодиодной подсветки можно быстро сканировать без маркеров, что упрощает процесс сканирования и требует минимальной настройки.
· Улучшенная эффективность. EinScan HX2 обеспечивает высокоскоростное сканирование в лазерном режиме, захватывая до 1 600 000 точек в секунду с частотой кадров 120 к/с. Это позволяет быстро оцифровывать объекты, облегчая рабочие процессы в различных областях, таких как, обратный инжиниринг, CAD/CAM и 3D-печать. Большинство объектов можно отсканировать за несколько минут, что повышает эффективность и производительность задач 3D-сканирования.
· Точность и детализация. Сканер EinScan HX2 разработан в соответствии с высокими стандартами реинжиниринга и точных промышленных измерений, обеспечивая точность лазерного режима до 0,04 мм и минимальное расстояние между точками 0,05 мм для получения тончайших деталей изображений.

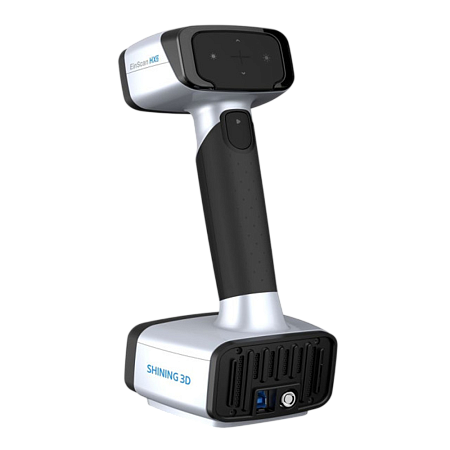

· Компактный и удобный дизайн. EinScan HX2 весит всего 710 граммов и имеет эргономичную конструкцию, он легкий, портативный и простой в использовании, что подходит как для новичков, так и для опытных пользователей. Возможность подключения «plug-and-play» в сочетании с интуитивно понятным программным обеспечением обеспечивает быстрое и удобное сканирование как в лабораторных условиях, так и на месте.
· Улучшенное полноцветное сканирование. Встроенная в HX2 цветная камера позволяет захватывать и отслеживать полноцветные текстуры в режиме быстрого сканирования. С помощью программы Texture Mapper Lite пользователи могут легко создавать реалистичные текстуры, добавляя фотореалистичные детали к отсканированным моделям.
Метрологические и технические характеристики
|
Характеристика |
Показатель | |
|
Режим Cканирования |
Режим белого света |
ИК-режим |
|
Источник Cвета |
Белый светодиодный свет, видимый |
Инфракрасный свет VCSEL, невидимый |
|
Точность сканирования |
До 0,05 мм |
До 0,1 мм |
|
Точность измерения объема |
0,05 мм+0,1 мм/м |
0,1 мм+0,3 мм/м |
|
Расстояние до точки |
0,2 мм - 3 мм |
|
|
Наилучшее рабочее расстояние |
470 мм |
|
|
Эффективное рабочее расстояние |
200 мм - 700 мм |
200 мм - 1500 мм |
|
Максимальный FOV |
420 мм*440 мм |
780 мм*900 мм |
|
Скорость сканирования |
1 200 000 точек/с |
1 060 000 точек/с |
|
Разрешение текстуры |
5 МП |
|
|
Режимы выравнивания |
Выравнивание маркеров, выравнивание признаков, гибридное выравнивание, выравнивание текстур |
Выравнивание по признакам, гибридное выравнивание, выравнивание текстур, глобальные маркеры |
|
Безопасность |
Светодиодная подсветка (безопасная для глаз) |
КЛАССИКА (безопасность для глаз) |
|
Встроенная цветная камера |
Да |
|
|
Сканирование текстуры |
Да |
|
|
Программное обеспечение в комплекте |
EXScan H; Solid Edge SHINING 3D Edition |
|
|
Выходные форматы |
OBJ, STL, ASC, PLY, P3, 3MF |
|
|
Размер |
108 мм*110 мм*237 мм |
|
|
Масса тела сканера |
731.1 г |
|
|
Рабочая температура |
0°C ~ 40°C |
|
|
Диапазон рабочей влажности |
10% РХ ~ 90% РХ |
|
|
Сертификаты |
CE, FCC, ROHS, WEEE,KC |
|
|
Интерфейс |
USB 3.0 |
|
|
Входное напряжение |
ПОСТОЯННЫЙ ТОК: 12 В, 5,0 А |
|
|
Рекомендуемая конфигурация |
ОС: Win10/11, 64-бит; Видеокарта: NVIDIA GTX/RTX, RTX2060 или лучше; Видеопамять: ≥6 ГБ; Процессор: Intel I7- 11700 или лучше; память: ≥64 ГБ |
|
|
Необходимая конфигурация |
ОС: Win10, 64-бит; Видеокарта: NVIDIA GTX1060; Видео память: ≥4 Гб; Процессор: Intel I7-8700; память: ≥16 ГБ |
|
Комплектация
· 3D сканер Einscan HX2
· Комплект маркеров
· Калибровочная доска и шаблон для позиционирования
· Кабель питания
· Кабель USB.
