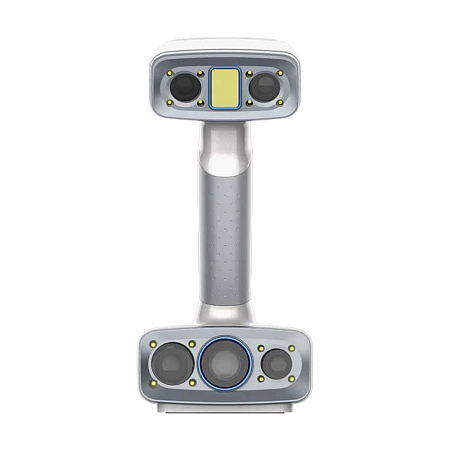

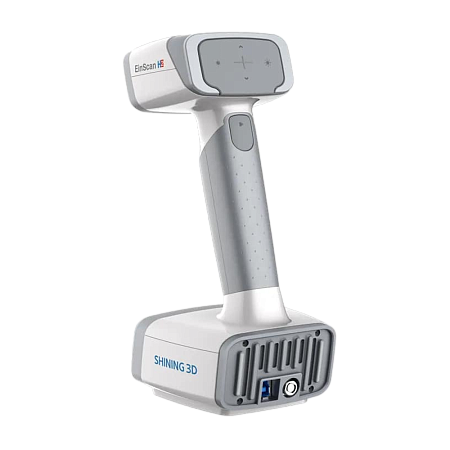

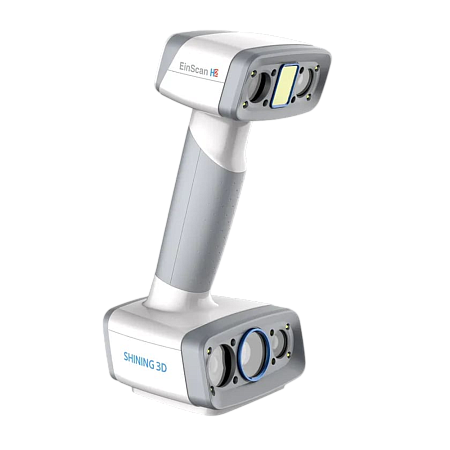

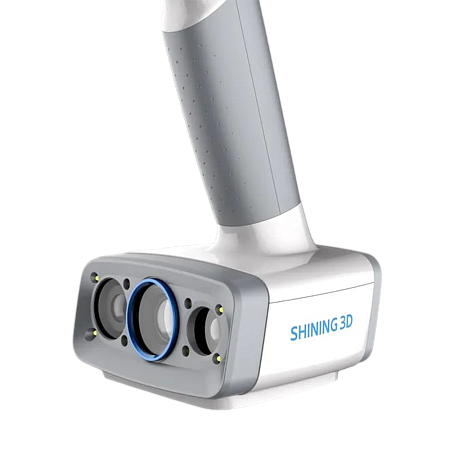

EinScan H2 предлагает улучшенную точность сканирования и более широкую область сканирования по сравнению с предшественником. Благодаря регулируемому рабочему расстоянию, EinScan H2 способен сканировать объекты разных размеров – от маленьких до больших, и может использоваться как в узких, так и в широких помещениях.
Особенности и преимущества
· Текстурная камера 5 Мп.
· 3 Инфракрасные VCSEL-проекторы.
· Точность до 0,05 мм.
· Сверхширокий угол обзора и регулируемое рабочее расстояние.
Адаптация к внешним факторам: сканер легко адаптируется к освещению и легко распознаёт различные типы поверхностей.
· Наличие гибридного источника света: светодиодная подсветка обеспечивает быстрое сканирование с точными и качественными данными, а инфракрасный VCSEL идеально подходит для получения данных темных поверхностей и сканирования человека при различных условиях освещения.
· Сверхширокий угол обзора и регулируемое рабочее расстояние: регулируемое рабочее расстояние от 200 мм до 1500 мм позволяет приспосабливаться к различным размерам сцен и объектов. Поле зрения может достигать 780х900 мм, обеспечивая гибкость в объеме сканирования и возможность быстрого захвата больших объектов. Также поддерживается сканирование без использования маркеров, обеспечивая захват сложных геометрических характеристик.
· Сканер оптимизирован для 3D-сканирования лица и тела человека: технология инфракрасного излучения позволяет максимально комфортно сканировать лицо и тело человека, Улучшенный алгоритм обработки волос позволяет эффективно оцифровывать как светлые, таки тёмные волосы, Алгоритм сканирования в инфракрасном режиме позволяет быстро и качественно собирать данные с последующей автоматической коррекцией мелких сдвигов, что позволяет минимизировать ошибки.
Сферы применения
Благодаря наличию двух источников света, эргономичному дизайну и мощному алгоритму обработки данных, EinScan H2 может использоваться в медицине, оцифровке предметов искусства, оцифровке людей, образовании, дизайне и т.д.
Устройство подходит для оцифровки и создания 3д-моделей малых и больших объектов, имеющих сложный рельеф поверхности, в сферах: образования, медицины, судебной экспертизы, дизайна, сканирования человека, сохранения произведений искусства, проектировании.
Метрологические и технические характеристики
|
Характеристика |
Показатель |
|
|
Режим сканирования |
Режим белого света (LED) |
Инфракрасный режим (VCSEL) |
|
Точность |
до 0,05 мм |
до 0,1 мм |
|
Объемная точность [1] |
0,05 мм (+ 0,1 мм/м) |
0,1 мм (+0,3 мм/м) |
|
Скорость |
1 200 000 точек/сек |
1 060 000 точек/сек |
|
3D разрешение |
0,2 - 3 мм |
|
|
Эффективное поле зрения (FOV) |
420*440 мм |
780*900 мм |
|
Рабочее расстояние |
470 мм (оптимальное) |
|
|
Источник света |
LED (белый светодиод), видимый |
Инфракрасный свет VCSEL, невидимый |
|
Выравнивание |
Выравнивание маркеров, выравнивание признаков, гибридное выравнивание, выравнивание текстур |
Выравнивание элементов, гибридное выравнивание, выравнивание текстур, выравнивание по карте маркеров |
|
Цветная камера |
Есть |
|
|
ПО в комплекте |
ExScan Pro, Solid Edge SHINING 3D Edition |
|
|
Формат файлов |
OBJ; STL; ASC; PLY; P3; 3MF |
|
|
Вес, нетто |
732 г |
|
|
Требования к ПК (рекомендуется) |
ОС: Win10/11, 64-бит; Видеокарта: NVIDIA GTX/RTX, RTX2060 или лучше; Видеопамять: ≥6 ГБ; Процессор: Intel I7- 11700 или лучше; память: ≥64 ГБ |
|
|
Требования к ПК (минимум) |
ОС: Win10, 64-бит; Видеокарта: NVIDIA GTX1060; Видео память: ≥4 Гб; Процессор: Intel I7-8700; память: ≥16 ГБ |
|
|
[1] Объемная точность увязывает точность 3D данных с размером объекта. Точность снижается на 0,3 мм на каждые 100 см. Вывод получается путем измерения центра сферы под выравниванием маркеров. Компания SHINING 3D оставляет за собой право вносить любые изменения в спецификации и изображения. |
||
Комплектация
• Сканирующий модуль Einscan H2;
• Калибровочное поле;
• Электронный ключ на флэш-носителе;
• Кабель и блок питания;
• Триммеры для проводов;
• ПО Solid Edge;
• Краткое руководство пользователя
• Транспортировочный чемоданчик
