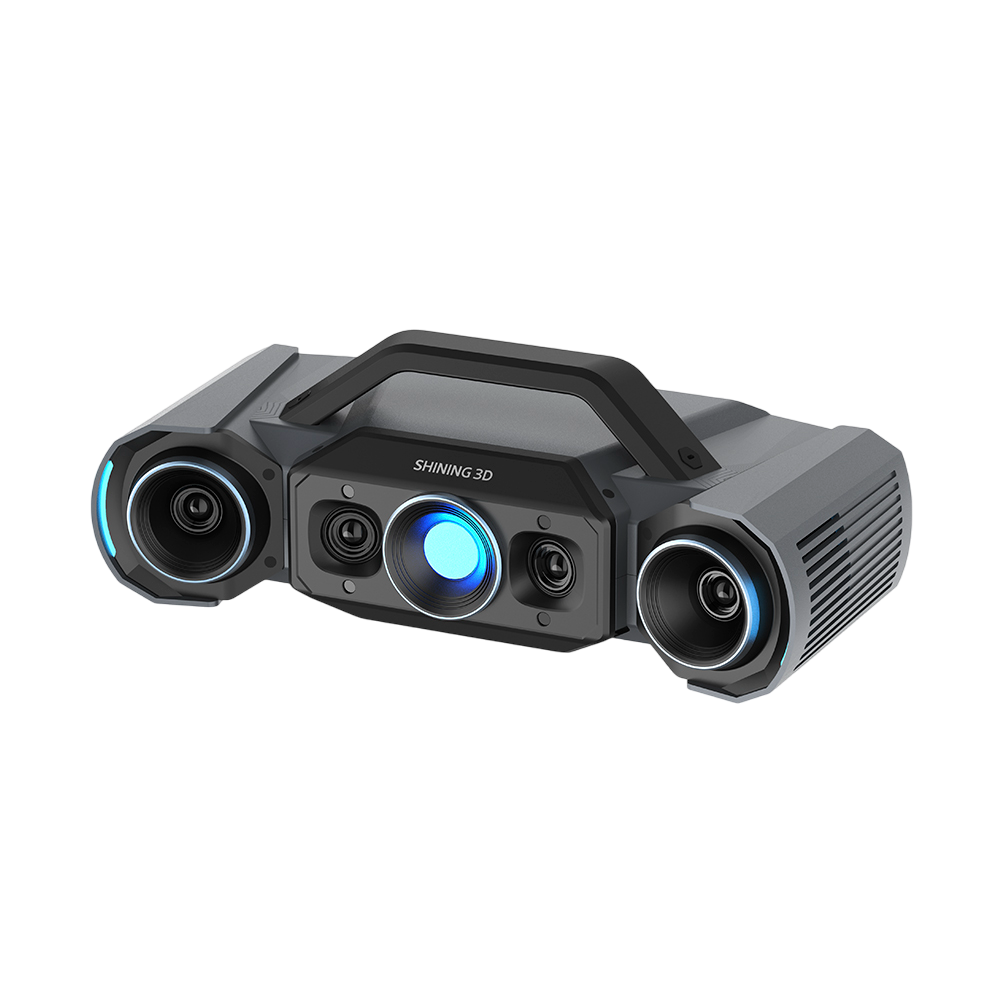

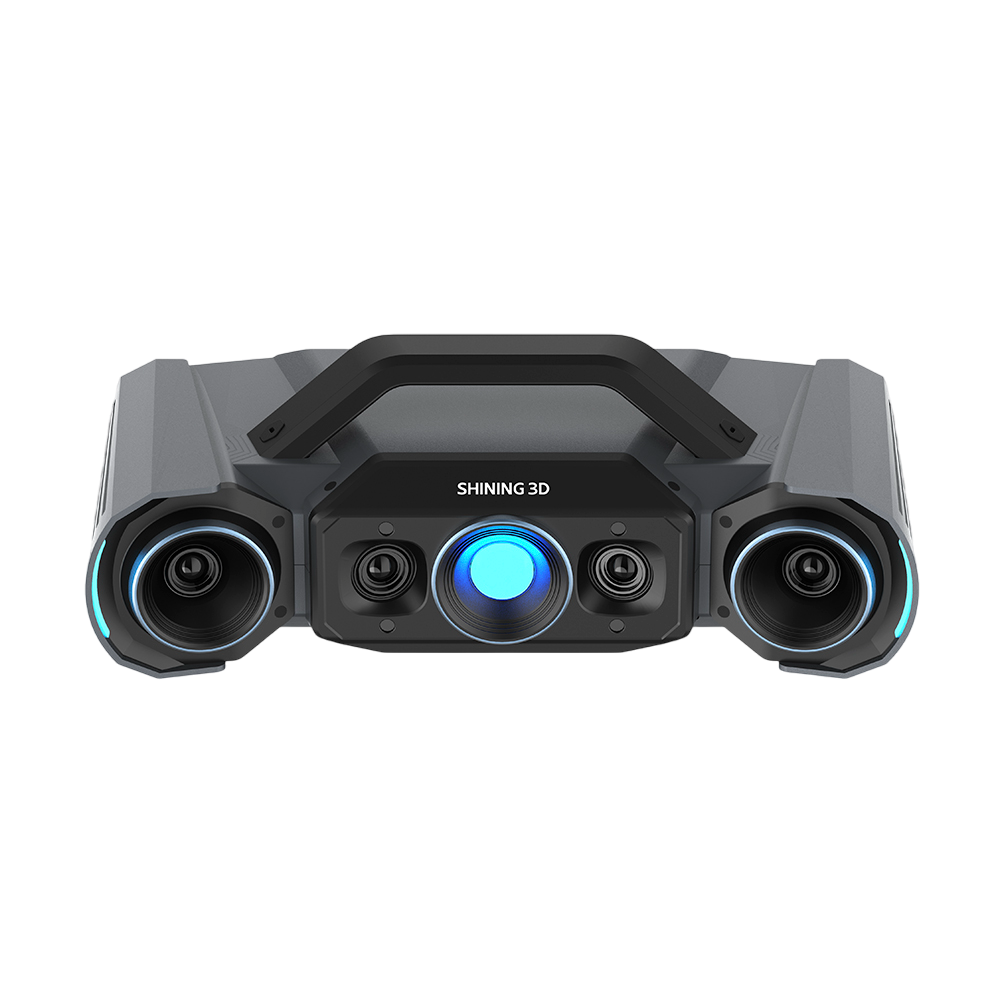

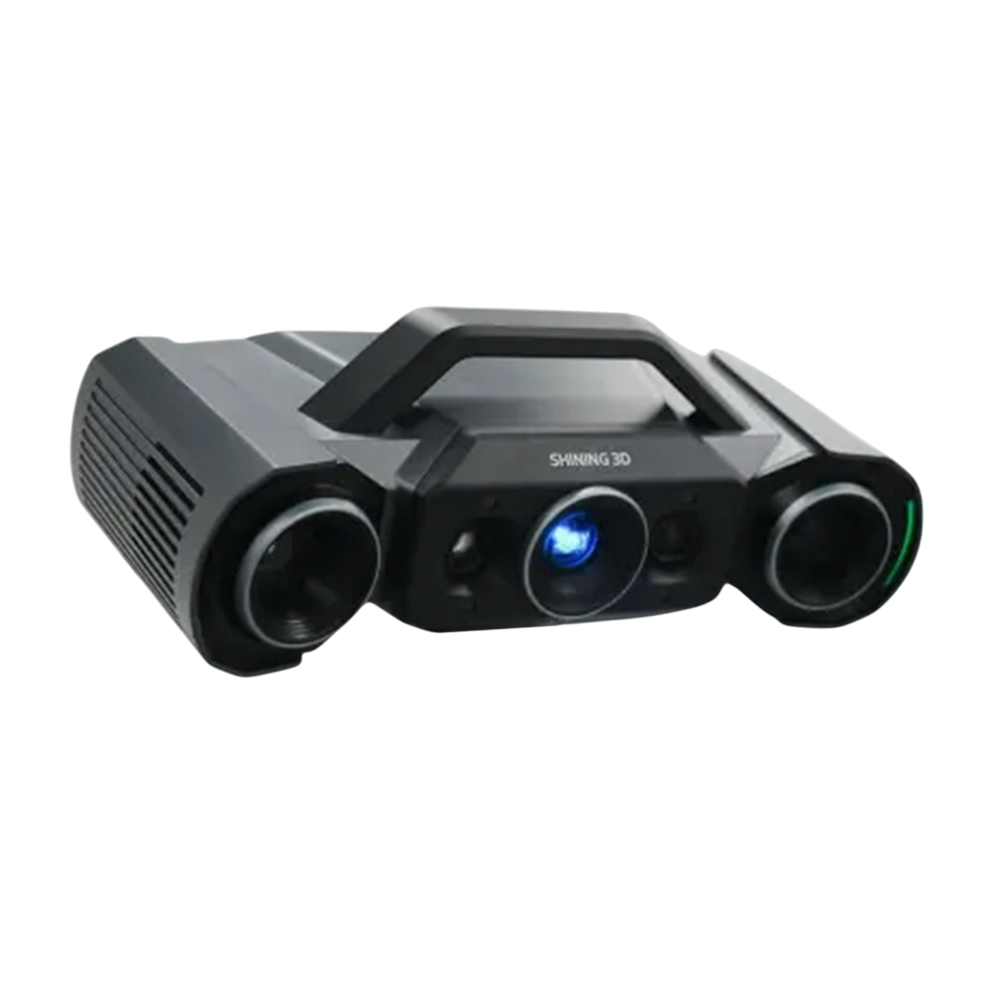

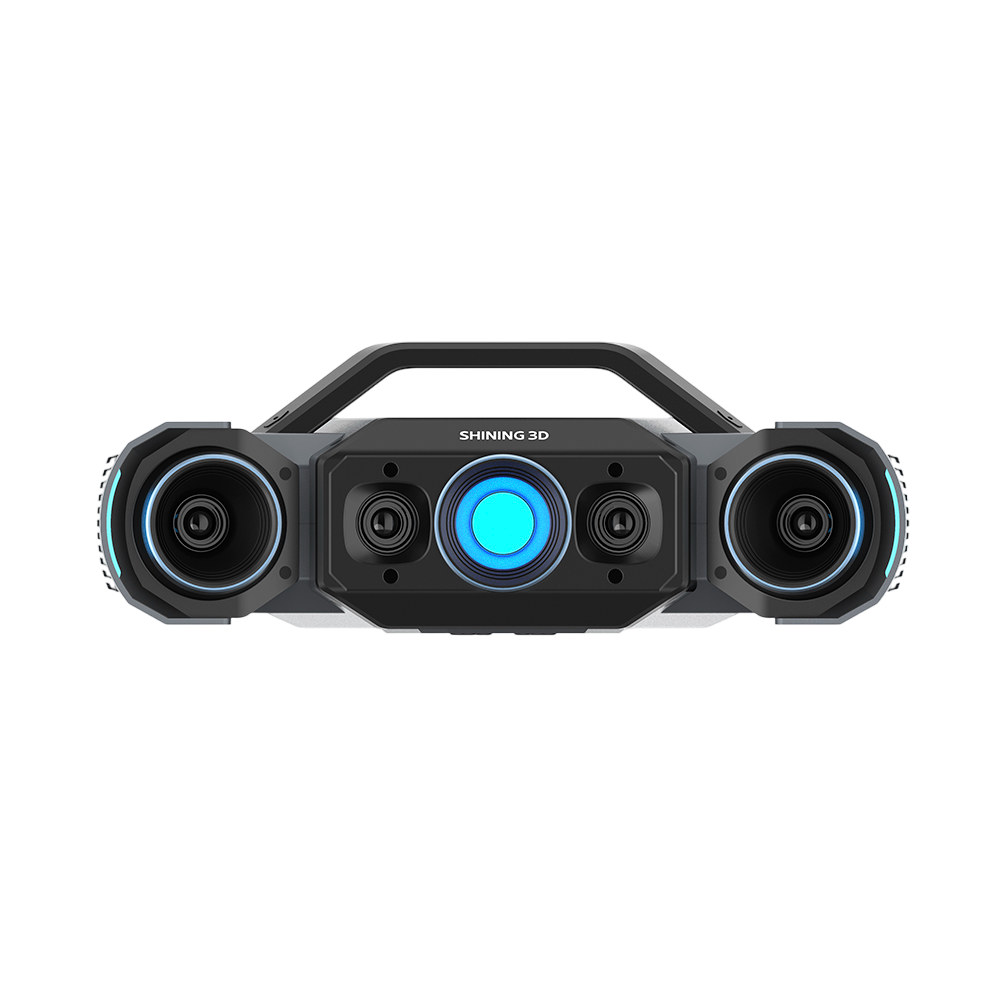

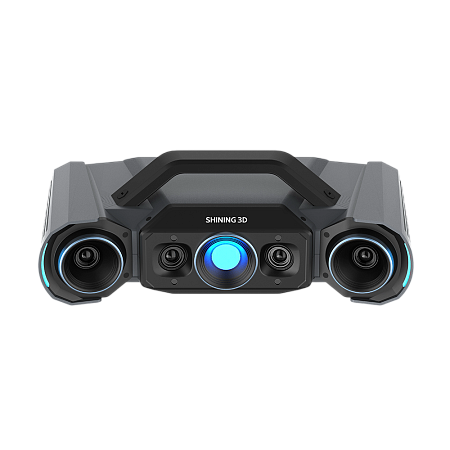

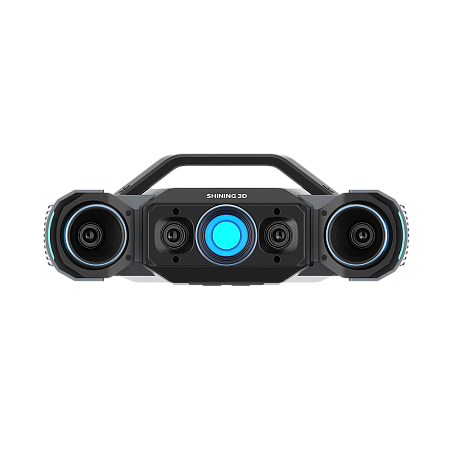

3D-сканер OptimScan Q12 оснащён четырьмя камерами с разрешением 12,3 мегапикселя каждая, что позволяет точно передавать сложную геометрию и микродетали сканируемых объектов. В сочетании с мощными алгоритмами 3D-реконструкции система обеспечивает стабильную повторяемость и высокую точность. Имеет два диапазона сканирования (большой – 430×300 мм и малый – 160×110 мм), которые можно переключать одним щелчком мыши, исключая ручную регулировку диафрагмы и фокусного расстояния. Данные, полученные из обеих зон, легко сшиваются в программном обеспечении без потери детализации.
В 3D-сканере OptimScan Q12 реализована технология слияния монокулярного и стереоизображения (MSF) значительно улучшающая охват данных, и позволяющая сканировать даже труднодоступные участки – в частности углы, переходы, соединения, что критически важно для полноценного инженерного анализа.
3D-сканер OptimScan Q12 идеально подходит для предприятий, работающих в области машиностроения, автомобилестроения, электроники, инструментального производства. Он применяется для геометрического контроля деталей (двигателей, турбин, корпусов) обеспечивая точность измерения плоских, круглых или сложных форм; контроля штампованных деталей и листового металла с оценкой упругих деформаций, выявлением трещин или морщин, оптимизацией пресс-форм; сканирования изношенных поверхностей, реверс-инжиниринга. Может применяться с роботизированными комплексами для инспекции в реальном времени и автоматизации производственного контроля с минимальным привлечением персонала.
Особенности и преимущества
• Оснащён четырьмя 12,3-мегапиксельными промышленными камерами, которые в сочетании с мощными аппаратными модулями и передовыми алгоритмами 3D-реконструкции обеспечивают впечатляющую точность до 0,005 мм и гарантируют стабильную повторяемость.
• Для сканирования использует технологию структурированного света и источник света на основе синих светодиодов.
• Функция слияния монокулярного и стереоизображения (MSF) позволяет значительно расширить охват при сканировании и повысить полноту данных, особенно для таких сложных участков, как изгибы, повороты, соединения и прочее.
• Оснащён мощным двухчиповым процессором, благодаря чему делает один точный 3D-снимок менее чем за секунду и собирает при этом 12 миллионов точек.
• Благодаря сверхвысокой плотности точек подходит для сканирования мелких и средних объектов: турбин, тормозных систем, корпусов передач, форм для литья, электронных компонентов и т.д.
• Имеет два диапазона сканирования (большой диапазон 430×300 мм и малый диапазон 160×110 мм), которые можно переключать одним щелчком мыши, что устраняет необходимость ручной регулировки диафрагмы и фокусного расстояния.
• Данные сканирования из большого и малого диапазонов можно легко объединить в программном обеспечении, что обеспечивает как эффективность, так и детализацию.
• Сканирование без меток или с неотражающими маркерами 1-4 мм.
• Предлагает несколько режимов экспозиции, включая интеллектуальную экспозицию, которая адаптируется под разные типы поверхностей, что значительно ускоряет процесс сканирования и обеспечивает стабильное качество без необходимости ручной корректировки.
• Гарантирует высокое качество данных даже на тёмных или глянцевых поверхностях.
• Применяется как для ручного, так и для полуавтоматического и автоматического сканирования.

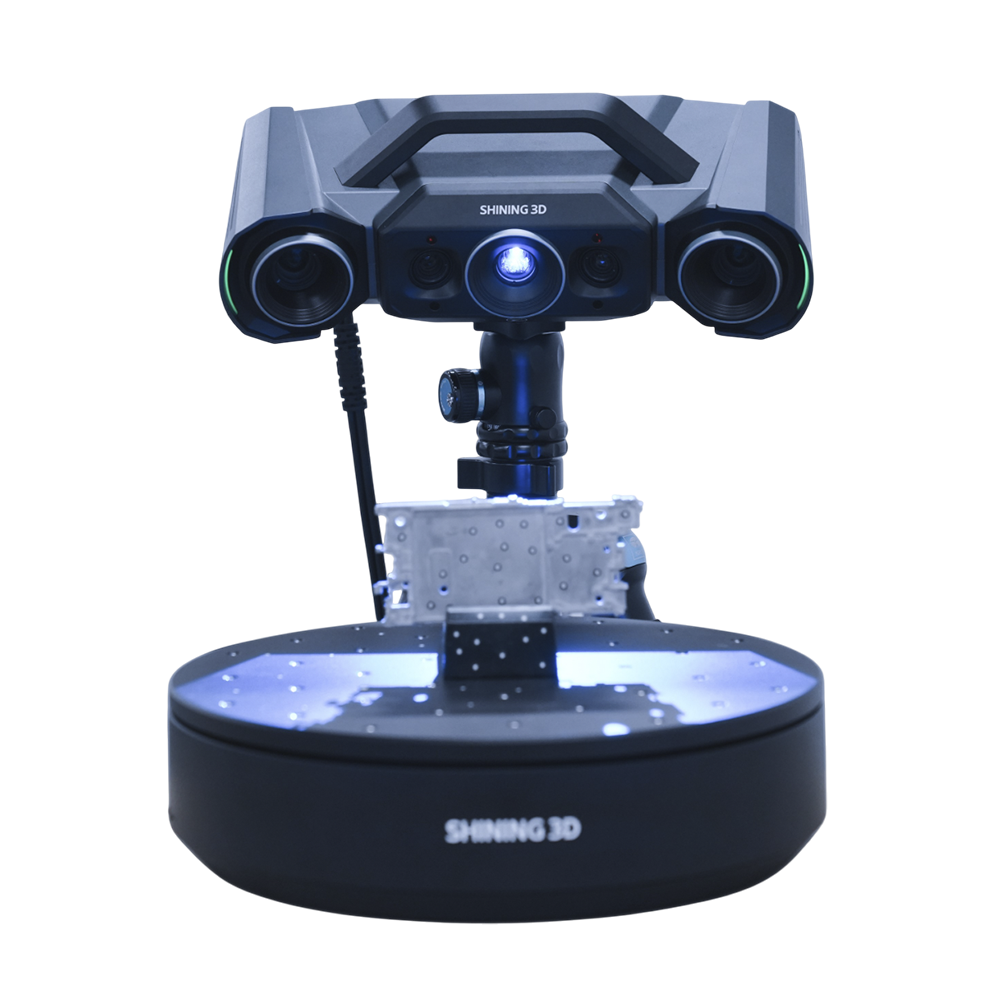

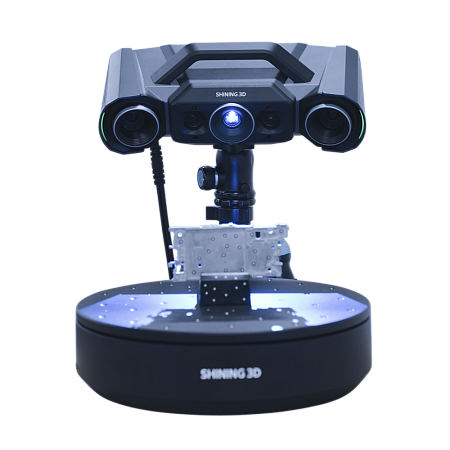

• Для полуавтоматической работы сканер сочетается с фиксированным штативом и автоматическим поворотным столом с нагрузкой до 20 кг.

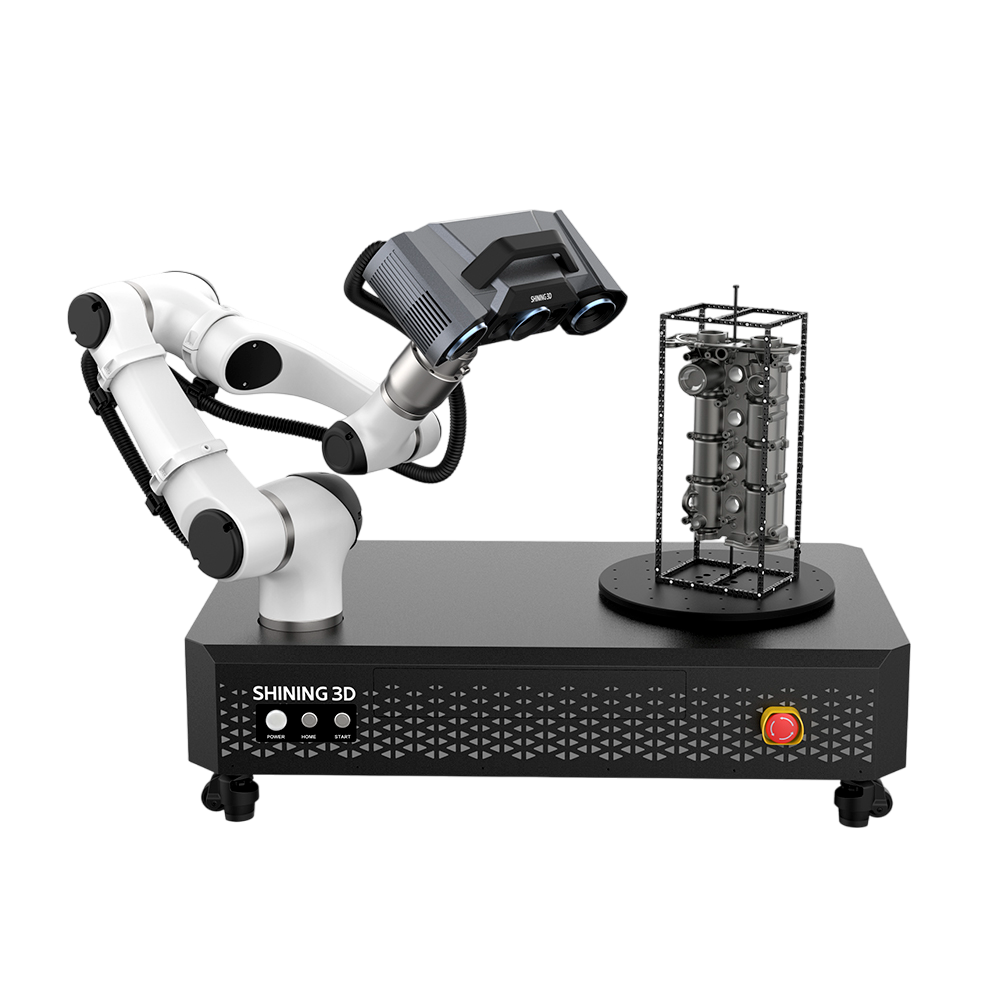

• Совместим с роботизированными системами, что позволяет создавать индивидуализированные и полностью автоматизированные решения.
• Программное обеспечение сканера удобно для пользователя, предоставляет множество инструментов и функций, которые упрощают процесс сканирования и повышают точность и детализацию конечной 3D-модели.
• Компактный эргономичный дизайн и небольшой вес позволяют легко интегрировать сканер в рабочее пространство.
Метрологические и технические характеристики
|
Характеристика |
Значение |
|
OptimScan Q12 |
|
|
Точность, мм: большой диапазон малый диапазон |
0,015 0,005 |
|
Диапазон сканирования, мм: большой малый |
430×300 160×110 |
|
Рабочее расстояние, мм большой диапазон малый диапазон |
590 210 |
|
Глубина сканирования, мм большой диапазон малый диапазон |
300 60 |
|
Расстояние между точками, мм большой диапазон малый диапазон |
0,1 0,04 |
|
Количество камер, ед. |
4 |
|
Разрешение камер, Мп |
12,3 |
|
Источник света |
структурированный синий свет |
|
Цветное сканирование |
нет |
|
Сканирование без маркеров |
есть |
|
Распознавание неотражающих маркеров 1-4 мм |
есть |
|
Габариты, мм |
366×162×132 |
|
Масса, кг |
3,5 |
|
Выходные форматы |
stl, obj, ply и др. |
Комплектация
Стандартная комплектация:
• 3D-сканер OptimScan Q12
• Калибровочная пластина
• Соединительный кабель
• Блок питания постоянного тока
• Комплект специальных меток
• USB накопитель с ПО
• Техническая документация (руководство по эксплуатации, паспорт)
• Кейс для транспортировки.
Дополнительная комплектация (по запросу):
• Поворотный стол

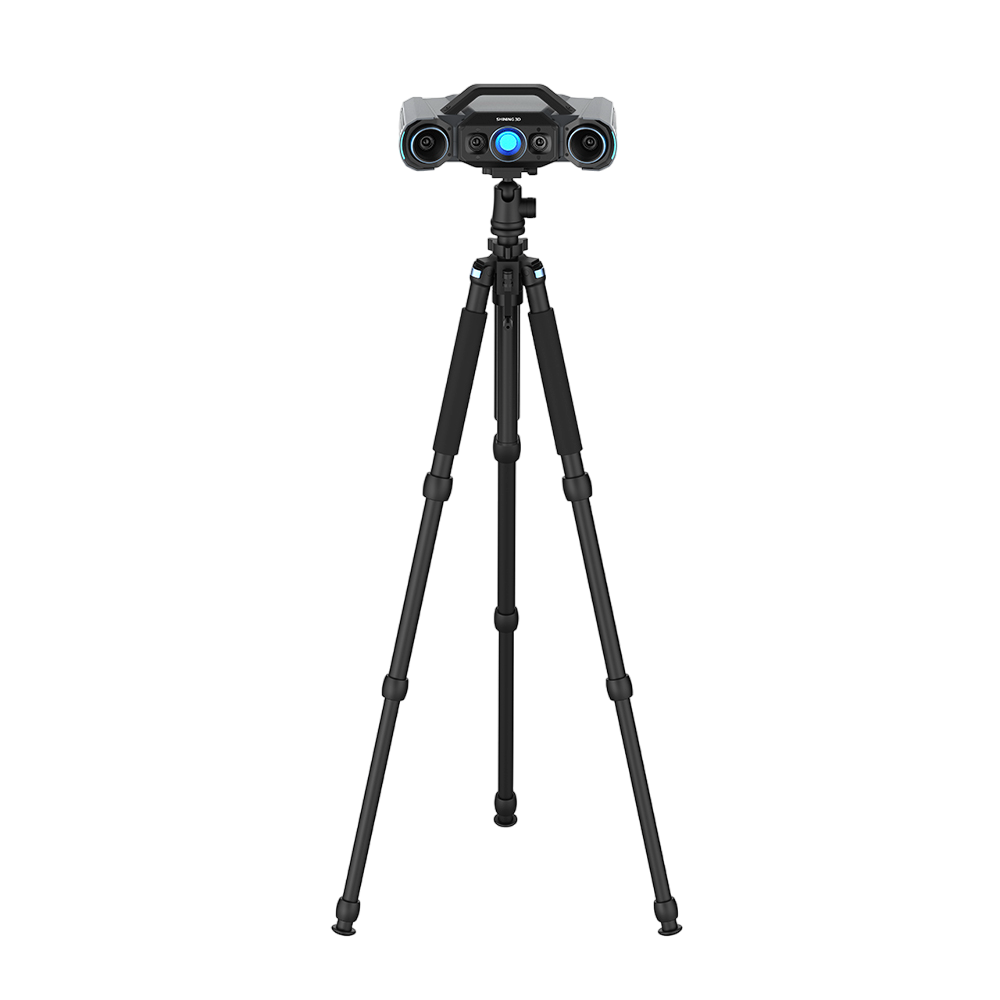

• Штатив
• Пульт дистанционного управления
• Роботизированная система.
