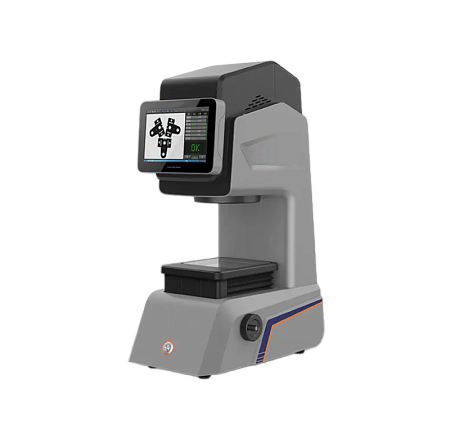

Видеоизмерительные системы ВИМ М
Запросить цену
Задать вопрос
Видеоизмерительный микроскоп серии ВИМ М предназначен для бесконтактное и контактное измерение линейных размеров, отклонения формы, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.
Подробнее
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Область применения средства измерений: научно-исследовательские лаборатории, предприятия машиностроения, приборостроения и других отраслей промышленности.
Принцип действия систем основан на считывании с измерительных шкал осей X, Y, Z значений перемещения оптоэлектронного измерительного блока. При измерениях по оси Z предусмотрена функция автофокусировки. Результаты измерений отображаются на мониторе персонального компьютера. Системы могут работать в режиме отраженного и проходящего света, в ручном, полуавтоматическом и автоматическом режимах.
Система ВИМ М конструктивно состоит из гранитного или металлического основания, предметного стола, вертикальной колонны с оптоэлектронным измерительным блоком, включающим оптическую систему, датчик и осветитель; вычислительного блока и персонального компьютера. Фокусировка на измеряемом объекте системы исполнения ВИМ М осуществляется вручную с помощью вращающейся рукоятки винта подъема предметного стола.
Исполнения систем видеоизмерительных выпускаются в следующих модификациях:
-системы исполнения ВИМ М в зависимости от диапазонов измерений по осям X, Y и диагоналям XY выпускаются в четырех модификациях: ВИМ-30М, ВИМ-60М, ВИМ-80М и ВИМ-160М;
Системы видеоизмерительные оснащаются программным обеспечением (в зависимости от комлектации): «iMeasuring», «Geomea», «RationalVue», «IVS» или «Haquina» представляющим собой программный пакет, устанавливаемый на персональный компьютер, входящий в комплект поставки систем и отличающимся набором дополнительных функций, таких как: сравнение измеренных значений с CAD моделью с графическим отображением отклонения формы, расширенные возможности при работе с контактным и лазерным датчиками, расширенные возможности работы с измеренными 3D элементами.
ПО систем предназначено для отображения измеряемого объекта и значений перемещения подвижного предметного стола, отображения результатов измерений, а также для сбора, обработки и хранения измерительной информации.
ПО устанавливается при выпуске из производства и может быть переустановлено в процессе эксплуатации с установочного компакт-диска, входящего в комплект поставки, с применением специального защитного ключа.
Идентификация ПО осуществляется путем просмотра идентификационных данных программного обеспечения на мониторе персонального компьютера при включении системы.
Пределы допускаемой абсолютной погрешности измерений длины по осям, мкм:
(L – длина в мм) ±(2+L/200) - ±(7+L/200)
Диапазон измерений длины в мм:
по оси X - от 0 до 146;
по оси Y - от 0 до 110;
по диагонали XY - от 0 до 229
Характеристики
| Гарантия | 12 |
| Наличие | Да |
