Это оборудование для автоматизированной оптической инспекции AOI основано на полностью автоматическом оптическом обнаружении, разработанном на базе системы технологии обнаружения изображений. Автоматизированное оптическое инспекционное оборудование AXI преобразуется в видимое изображение с помощью рентгеновской перспективы, а информация об изображении получается с помощью плоской панели. Измерьте отклонение выравнивания между положительным и отрицательным электродами батареи, автоматически выберите плохую рентгеновскую машину BGA и автоматизируйте весь процесс тестирования.

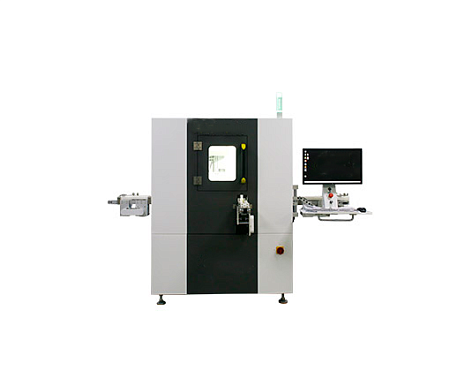

Особенности инспекционной машины XB8100 PCB AOI
Технические характеристики источника рентгеновского излучения
| Тип | Герметичный микрофокусный источник рентгеновского излучения |
| Напряжение | 130КВ |
| Диапазон рабочего напряжения | 40-130КВ |
| Диапазон рабочего тока | 10-300 мкА |
| Максимальная выходная мощность | 39 Вт |
| Размер микрофокусного пятна | 16-50 мкм |
Технические характеристики плоскопанельного детектора :
| Тип плоскопанельного детектора | КМОП плоскопанельный детектор |
| Пиксельная матрица | 1172×1100 |
| Поле зрения | 58мм×54мм |
| Разрешение | 10.1Lp/mm |
| Кадр | （1×1) 30 кадров в секунду |
| Бит | А/Д преобразования 14 бит |
| Размеры | L2450mm×W1560mm×H1740mm |
| Входная мощность | 220V 10A 50-60HZ |
| Максимальный размер образца | 1200мм×600мм |
| Система управления промышленный ПК | WIN7/ WIN10 64 бит |
| Вес | нетто около 1430 кг |
| Излучение | ＜1μSv/h |
Характеристики
| Гарантия | 12 |
| Наличие | Да |
