Данная установка предназначены для проведения неразрушающего рентгеновского контроля с высоким разрешением в реальном времени, а также для автоматизированной рентгеновской инспекции.

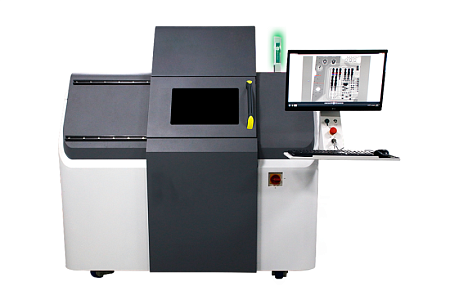

Система рентгеновского контроля X7600. Применяется для обнаружения дефектов корпусов микросхем, измерения размеров компонентов, обнаружение возможных дефектов при поверхностном монтаже, проверка батарей и электродов, инспекция биологических материалов и другое.
Особенности автономной рентгеновской инспекционной машины X7600:
Спецификация источника рентгеновской трубки:
| Тип | Герметичная микрофокусная рентгеновская трубка |
| Напряжение | 90 КВ (130КВ опционально) |
| Диапазон рабочего напряжения | 40-90КВ/130КВ |
| Диапазон рабочего тока | 10-200 мкА/300 мкА |
| Максимальная выходная мощность | 8 Вт/39 Вт |
| Размер микрофокусного пятна | 5-15 мкм |
Технические характеристики плоского панельного детектора:
| Тип TFT | КМОП плоскопанельный детектор |
| Пиксельная матрица | 1172×1100 |
| Поле зрения | 58мм×54мм |
| Разрешение | 10.1Lp/mm |
| Кадр | （1×1) 30 кадров в секунду |
| Бит | А/Д преобразования 14 бит |
| Размеры | L1700mm×W1770mm×H1800mm |
| Входная мощность | 220V 10A/110V 15A 50-60HZ |
| Максимальный размер образца | 500мм×500мм |
| Система управления промышленный ПК | WIN7/ WIN10 64 бит |
| Вес | нетто около 1900 кг |
| Максимальный угол наклона | 65 градусов |
