Серия высоковольтных рентгеновских генераторов Ново Ф предназначена для работы с высокомощными рентгеновскими трубками с малым фокусным пятном мощностью 1800 Вт. Серия Ново Ф доступна в широком диапазоне конфигураций выходного напряжения от 50 кВ до 550 кВ.
Генераторы серии Ново Ф разработаны как экономически эффективное решение для питания мощных рентгеновских трубок с малым фокусным пятном, идеально сочетаясь с мощностью трубки 1800 Вт. Работающий на частоте 45 КГц и использующий технологию переменной частоты, генератор Ново Ф является эффективным и универсальным генератором, идеально подходящим для широкого спектра применений, включая компьютерную томографию, измерение, прецизионную калибровку и различные виды неразрушающего контроля в реальном времени.
Серия Ново Ф включает в себя точную систему обратной связи, которая постоянно контролирует мА и кВ рентгеновской трубки для обеспечения точного и стабильного выходного сигнала. Состояние генератора контролируется внутренней электроникой для поддержания безопасной и надежной работы. Для упрощения интеграции в автоматизированные системы контроля можно выбрать аналоговое или цифровое управление.
Цифровое управление поддерживает интерфейсные протоколы RS232, RS422 и Ethernet. Маслонаполненная высоковольтная система обеспечивает большее рассеивание тепла, чем конструкции, наполненные смолой, повышая надежность и обеспечивая 100% рабочий цикл и возможность полного обслуживания в полевых условиях. В дополнение к диапазону рентгеновских трубок высокой мощности серия Ново Ф совместима с рентгеновскими трубками всех ведущих производителей.

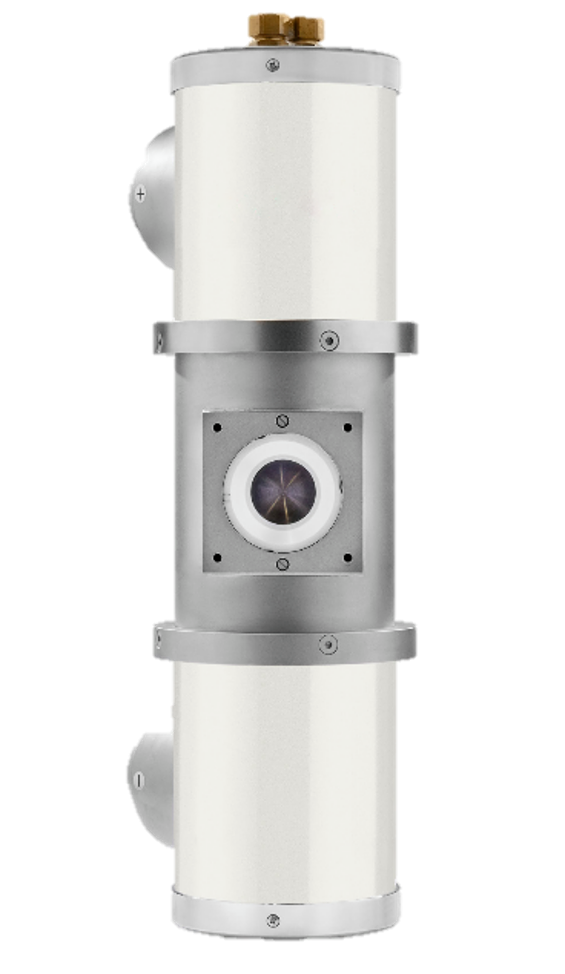

Рентгеновская трубка мощностью 320 кВ
Данная трубка представляет собой униполярную ламповую сборку с водяным охлаждением и встроенной защитой от излучения. Она включает в себя двойное фокусное пятно, анод и направленный луч. Трубка специально разработана для неразрушающей визуализации.

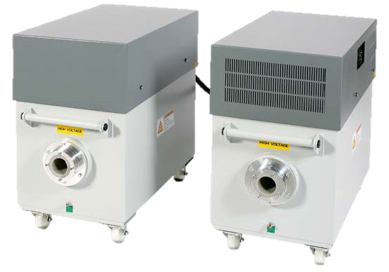

Генератор Ново Ф
Генераторы серии Ново Ф разработаны для обеспечения экономически эффективного решения для питания мощных рентгеновских трубок с малым фокусным пятном за счет идеального сочетания мощности 1800 Вт с мощностью выходной мощности трубки. Ново Ф является эффективным и универсальным генератором, идеально подходящим для широкого спектра приложений.
Системы жидкостного охлаждения
Системы масляного охлаждения предназначены для циркуляции трансформаторного масла и используются в тех случаях, когда температура источника тепла превышает предел рабочей температуры охлаждающих жидкостей на основе воды, или когда требуются специальные изоляционные свойства в контуре охлаждающей жидкости. Тепло от охлаждающей жидкости поглощается теплообменником и рассеивается в окружающую среду с помощью фирменного вентилятора.
Панель управления в сборе MP1/23
Панель управления MP1/23 - это микропроцессорный контроллер, разработанный для использования с высоковольтными рентгеновскими генераторами. Доступный в виде блока для установки в 19″ стойку или как отдельный контроллер, MP1 запрограммирован на заводе для использования с более чем 110 рентгеновскими трубками.Рентгеновская трубка мощностью 320 кВ
| Номинальное напряжение трубки | 320 кВ |
| Непрерывный номинал | 800 ВТ | 1800 ВТ |
| Фокусное пятно | "d = 0,4 | d = 1,0" |
| "Ток накала, макс" | 4.1 A | 4.2 A |
| "Напряжение накала, типичное" | 2.3 В | 6.2 В |
| Собственная фильтрация | 3.0 мм Be |
| Материал мишени | Вольфрам |
| Угол наклона мишени | 11° |
| Радиационное покрытие | 40х30° |
| Излучение утечки | 5 мЗв/ч (225 кВ; 13 мА) |
| Вес | 40 кг |
| Тип клемм | R24 |
| Захват подпружиненного кабеля HV | 2 видимых кольца (~7 мм) |
| Заделка не подпружиненного кабеля высокого напряжения | 5.5 - 6 мм |
| Количество смазки для клеммы высоковольтного кабеля | 1.2 мл |
ГЕНЕРАТОР Ново Ф кВ
| Максимальная мощность | 3.200 Вт |
| "Диапазон, кВ" | 10 – 225 кВ |
| "Точность, кВ" | ± 1% от величины спроса |
| "Воспроизводимость, кВ" | ± 0.05 кВ |
| Пульсация высокого напряжения | <10.0 В/мА с высоковольтным кабелем длиной 10 м |
| "Диапазон, мА" | 0 - 45 |
| "Точность, мА" | ± 0.5% от величины спроса |
| "Воспроизводимость, мА" | 2 мкА |
| Входное напряжение | 220 В ±10% 47 - 63 Гц |
| Входной ток | 27A при 220В |
| Разъём выхода | R30 |
| "Размеры, мм (Ш x В X Г)" | 780 x 815 x 411 мм |
| "Вес, кг" | 240 кг |
| Температура хранения | -40° C до + 70° C |
| Рабочая температура | 0°C до + 40°C |
| Относительная влажность | 95% |
| Рабочий цикл | 100% |
| Поддерживаемые соединения | Аналог / RS232 / RS422 / Ethernet |
Варианты исполнений стационарных систем серии Ново П
| Исполнение | KV | MA | W |
| Ново П 65 | 65 | 75 | 3200 |
| Ново П 100 | 100 | 30 | 3200 |
| Ново П 101 | 100 | 45 | 3200 |
| Ново П 104 | 100 | 75 | 3200 |
| Ново П 107 | 100 | 50 | 4000 |
| Ново П 160 | 160 | 30 | 3200 |
| Ново П 225 | 225 | 30 | 3200 |
| Ново П 320 | 320 | 30 | 4200 |
| Ново П 350 | 350 | 30 | 4200 |
| Ново П 450 | 450 | 20 | 4500 |
| Ново П 520 | 520 | 20 | 4500 |
Варианты исполнений стационарных систем серии Ново Ф
| Исполнение | кВ | мА | Ватт |
| Ново Ф 50 | 50 | 25 | 1250 |
| Ново Ф 65 | 65 | 25 | 1250 |
| Ново Ф 100 | 100 | 40 | 1800 |
| Ново Ф 160 | 160 | 25 | 1800 |
| Ново Ф 225 | 225 | 18 | 1800 |
| Ново Ф 225 | 225 | 18 | 1800 |
| Ново Ф 320 | 320 | 15 | 1800 |
| Ново Ф 450 | 450 | 9 | 1800 |
| Ново Ф 500 | 500 | 9 | 1500 |
| Ново Ф 550 | 550 | 9 | 1500 |
