Предназначенные для широкого спектра применений, генераторы Ново Х доступны в конфигурациях выходного напряжения от 65 до 450 кВ. Генераторы серии Ново Х питают широкий спектр рентгеновских трубок, что делает их идеальным выбором как для общей рентгенографии неразрушающего контроля, так и для специализированных применений.
Быстрое время нарастания от нуля до полной мощности делает Ново Х идеальным генератором для КТ и линейной визуализации. Широкий спектр высокой мощности Ново Х делает его пригодным для любых задач - от пленочной рентгенографии материалов высокой плотности до композитных материалов низкой плотности.
Серия Ново Х включает в себя ряд уникальных и передовых функций, включая переменную частоту. Переменная частота привода до 45 КГц позволила значительно уменьшить размеры и вес генераторов без ущерба для производительности и надежности. Точная система обратной связи постоянно контролирует мА и кВ рентгеновской трубки, обеспечивая точную и стабильную мощность в любое время. Состояние генератора контролируется внутренней электроникой для поддержания безопасной и надежной работы.
Рентгеновская трубка мощностью 450 кВ
Данное устройство представляет собой биполярную рентгеновскую трубку с масляным охлаждением и встроенной защитой от излучения. Она состоит из двойного фокусного пятна, тун- стенового анода и направленного пучка. Трубка специально разработана для неразрушающей визуализации.

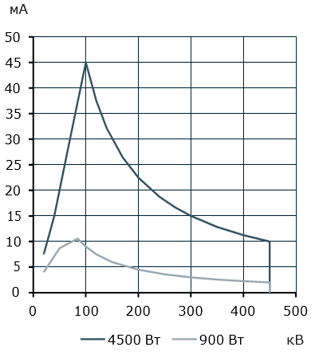

Номинальная мощность при заданном токе накала

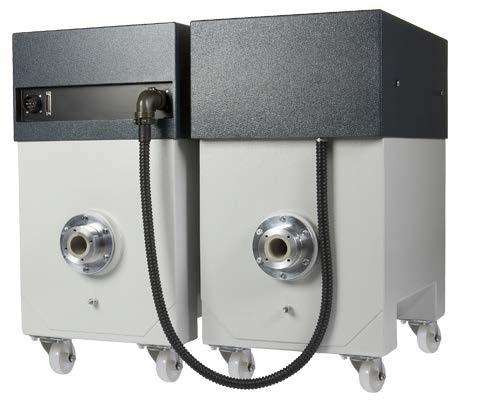

Генератор Ново Х 450
Серия Ново Х - это новейшая серия высоковольтных генераторов с высокими техническими характеристиками и выходной мощностью от 3025 Вт до 4500 Вт.
Предназначенные для широкого спектра применений, генераторы Ново Х доступны в конфигурациях выходного напряжения от 65 кВ до 450 кВ.
Системы масляного охлаждения
Системы масляного охлаждения предназначены для циркуляции трансформаторного масла и используются в тех случаях, когда температура источника тепла превышает предел рабочей температуры охлаждающих жидкостей на основе воды, или когда требуются специальные изоляционные свойства в контуре охлаждающей жидкости. Тепло от охлаждающей жидкости поглощается теплообменником и рассеивается в окружающую среду с помощью фирменного вентилятора.
Панель управления в сборе МР1/23
Панель управления в сборе МР1/23
- это микропроцессорный контроллер, разработанный для использования с высоковольтными рентгеновскими генераторами. Доступный в виде блока для установки в 19″ стойку или как отдельный контроллер, MP1 запрограммирован на заводе для использования с более чем 110 рентгеновскими трубками.
Рентгеновская трубка мощностью 450 кВ
| Номинальное напряжение трубки | 450 кВ |
| Непрерывный номинал | 900 ВТ | 4500 ВТ |
| Фокусное пятноd | "d = 2,5 | d = 5,5" |
| "Ток накала, макс. " | "4,9 A | 4,6 A" |
| "Напряжение накала, типичное" | "3.0 В | 6,8 В" |
| Собственная фильтрация | 3 мм + 2 мм Be |
| Материал мишени. вольфрам | вольфрам |
| Угол наклона мишени 3 | 30° |
| Радиационное покрытие | 40° |
| Излучение утечки | 10 мЗв/ч (450 кВ; 10 мА) |
| Вес | 95 кг |
| Тип клемм | R28 |
| Захват подпружиненного кабеля HV. | 2 видимых кольца (~7 мм) |
| Количество смазки для клеммы высоковольтного кабеля | 1.4 мл |
| Максимальная мощность | 4500 Вт |
| "Диапазон, кВ" | 65– 450 кВ |
| "Точность, кВ" | ± 1% от величины спроса |
| "Воспроизводимость, кВ" | ± 0.01 кВ |
| Пульсация высокого напряжения | <10.0 В/мА с высоковольтным кабелем длиной 10 м |
| "Диапазон, мА" | 0 – 20 |
| "Точность, мА" | ± 0.5% от величины спроса |
| "Воспроизводимость, мА" | 2 мкА |
| Входное напряжение | 220 В ±10% 47 - 63 Гц |
| Входной ток | 25A при 220В |
| Разъём выхода | R28 |
| "Размеры, мм (Ш x В X Г)" | 412 x 788 x 724 мм |
| "Вес, кг" | 305 кг |
| Температура хранения | -40° C до + 70° C |
| Рабочая температура | 0°C до + 40°C |
| Относительная влажность | 95% |
| Рабочий цикл | 100% |
| Поддерживаемые соединения | Аналог / RS232 / RS422 / Ethernet |
