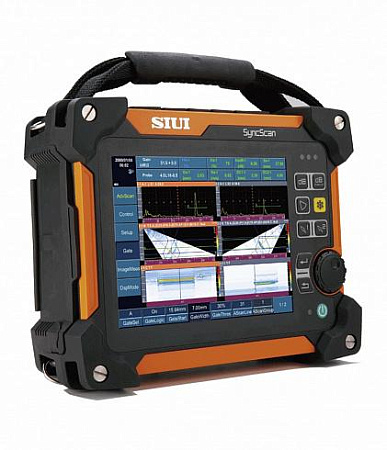

Ультразвуковой дефектоскоп SyncScan (PA16:64+UT)

по запросу

Запросить цену

Задать вопрос

Ультразвуковой дефектоскоп SyncScan (PA16:64+UT) объединяет в одном корпусе: традиционный ультразвук (UT), метод фазированной решетки (РА), TOFD-метод, ультразвуковая толщинометрия (TG).

Подробнее

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Описание

Дефектоскоп SyncScan (PA 16:64+ UT) или SyncScan (PA 16:64 1TOFD/UT ) позволяет минимизировать ваши затраты и увеличить производительность контроля.Современный многофункциональный ультразвуковой дефектоскоп на фазированных решетках позволяет реализовать сразу несколько методов и схем контроля.

Программное обеспечение совмещает в одном приборе классический ультразвук, технологию фазированных решеток, метод TOFD (дифракционно-временной), а также классическая толщинометрия.

Небольшой размер и малый вес для такого класса прибора позволяет его оперативно перемещать между объектами контроля и даже пользоваться одной рукой.

Основные преимущества

Легкий: 3,75 кг с батареей

Высокая скорость сканирования (Примерно 3 метра/минуту);

Съемный вентилятор: для охлаждения при высоких температурах

Поддерживает UT/ PA/ TOFD, подходит для контроля сварки и основного металла;

16 каналов PA лучше подходит для контроля объектов с высокой толщиной и затуханием

16 каналов PA и канал TOFD одновременно для контроля резервуаров (TOFD может контролировать объекты толщиной до 100 мм);

Поддерживает раздельно-совмещенный (PR) режим для контроля коррозии с DLA, DMA датчиками

Подходит для различных задач

Контроль PA труб, поковок, отливок, сварных швов, композитных материалов и легированных сталей

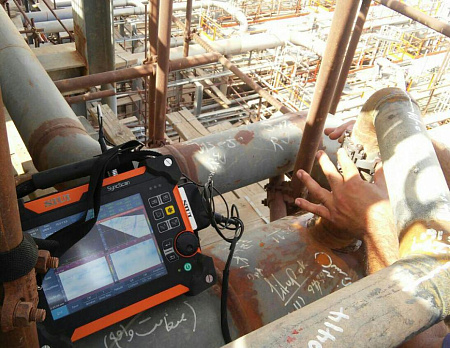

TOFD контроль сварных швов пластин, труб, резервуаров и котлов

PA , TOFD и традиционный UT в различных отраслях, таких как транспорт, нефтехимия, машиностроение, металлургия, железная дорога, судостроение, авиастроение и строительство

Данное оборудование является аналогом

Olympus OmniScan

Eddyfi, Gekko M2M

Zetec Topaz

Sonatest Veo

Комплектация

Электронный блок ультразвукового дефектоскопа:

1)SyncScan (PA16:64+UT)- фазированная решетка 16:64 + традиционный УЗК

2)SyncScan (PA16:64+UT+1TOFD)- фазированная решетка 16:64 + традиционный УЗК + 1 канал TOFD

Сетевой адаптер с кабелем 220В

Аккумуляторная батарея

Компакт диск с программным обеспечением на ПК (SuporUP)

Траспортировочный кейс

Паспорт

Руководство по эксплуатации

Карта памяти SD (16Гб)

Картридер

Кабель Lemo00-Lemo00 (2 м)

Общие технические характеристики

Экран	"8.4” TFT LCD высокой яркости, 800×600 пикселей"
Размер (Ш×В×Т)	284×220×105 мм
Вес	4 кг с батареей
Аккумулятор	"Литиевая батарея, 1 шт (0.55 кг)"
Емкость аккумулятора	"7.5 Ач/шт, время работы более 4,5 часов"
Внешний источник питания	"AC 100-240 В, 50 Гц/60 Гц"
Внешнее питание	15 В DC
Электропотребление	"26 ВА для РА, 20 ВА для УЗК/TOFD"
Объем памяти	SD-карта (16 Гб)
Язык	Русский/ Английский
Входы/Выходы
USB разъем	2 шт
Ethernet разъем	1 шт
Видео выход	VGA порт
Разъем энкодера	1 шт (14-жильный)
Испытания
Рабочая температура	-10 -45
Температура хранения	-20 -60
Класс защиты	IP65
Сертификация	EN 12668-1:2010 и EN ISO 22232-1 (Стандартно) ISO 18563-1:2015 (По заказу)

Характеристики

Гарантия	12
Наличие	Да
