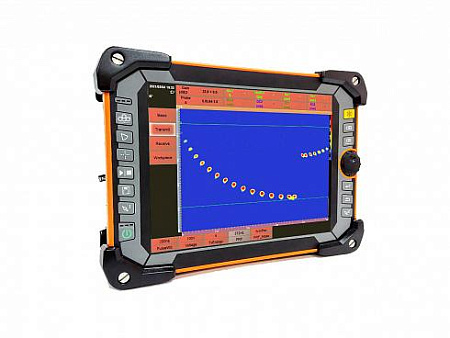

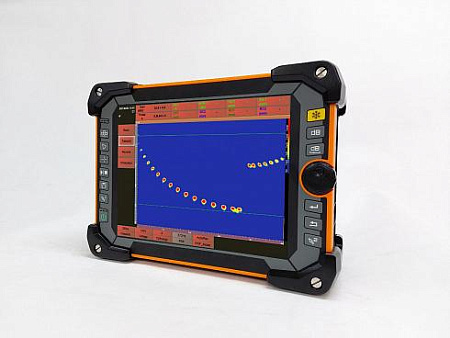

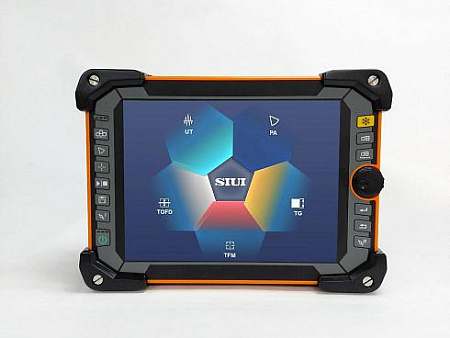

Ультразвуковой дефектоскоп SyncScan 3(PA64:128PR)

по запросу

Запросить цену

Задать вопрос

Ультразвуковой дефектоскоп SyncScan 3 это 64:128PR PAUT дефектоскоп с реализацией метода общей фокусировки (TFM) и поддержкой до 4 каналов TOFD

Подробнее

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Описание

Ультразвуковой дефектоскоп SyncScan 3(PA64:128PR) представлен в следующих модификациях:

SyncScan 3 (PA64:128PR+PAUT TFM)

SyncScan 3 (PA64:128PR+4TOFD+PAUT TFM)

64 канала PA с лучшей чувствительностью и отношением сигнал/шум, идеально для сварных соединений толщиной более 100мм

Поддерживается запись исходных данных FMC, не нужно проводить повторный контроль

Поддерживает раздельно-совмещенный (PR) режим для контроля коррозии с DLA, DMA датчиками

TFM 3D визуализация в реальном времени

Одновременно до 6 групп TFM

Обеспечивает отображение 3D модели объекта контроля

Беспроводная передача данных (WI-FI ,SIM карта)

Поддержка GPS с привязкой координат к файлу сканирования

12.1” сенсорный экран высокого разрешения, можно работать в перчатках

Контроль кольцевых сварных швов

Контроль сварных швов на сосудах высокого давления

Контроль сварных швов труб малого диаметра

Ручное и полуавтоматическое получение карты коррозии

Контроль композиционных материалов

Беспроводная передача данных

FTFM -Уникальный алгоритм TFM

FMC – Поддерживает запись исходных данных

64 канала PA и 4 канала TOFD – Для требовательного контроля

Мастер настройки – удобный и улучшенный

TFM
Поддерживаемые режимы	LL, LLL, LLLL, TT, TTT, TTTT, TLT, TLL, LTT
Разрешение изображение	256×256, 128×128
Количество фокальных законов	До 512
Огибающая TFM в реальном времени	Да
Кол-во каналов	64
Тип коннектора	Tyco, 1 шт
Макс. кол-во поддерживаемых элементов	128
Режим фокусировки	Фокусировка по всем точка TFM
Анализ данных FMC	4096 точек/канал, 16 бит/точка
Напряжение импульса	10-100 В, шаг 10В/ 20В
Ширина импульса	50-1000 нс, шаг: 10 нс
Усиление	0-80 дБ, шаг: 0.1/0.5/2/6/12 дБ
Полоса пропускания	0.7-20 Мгц (-3 дБ)
Частота оцифровки	100 Мгц/12бит
Тип скана	A/ B/ C
Мастер настройки	Мастер настройки скана

Характеристики

Гарантия	12
Наличие	Да
