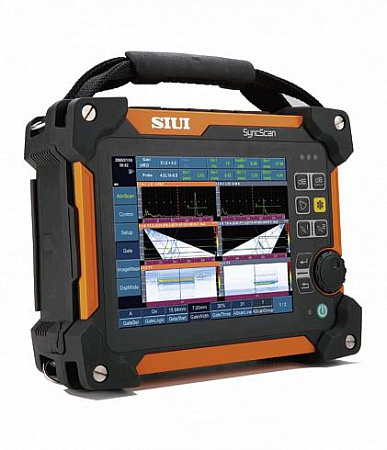

Ультразвуковой дефектоскоп SyncScan(PA32:128)

по запросу

Запросить цену

Задать вопрос

Ультразвуковой дефектоскоп на фазированной решетке SSyncScan(PA32:128) имеет возможность обновления до 2 каналов TOFD, для увеличения эффективности контроля.

Подробнее

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Описание

Дефектоскоп SyncScan (PA32:128) представлен в 3х модификациях:

SyncScan 3 (PA64:128PR+PAUT+TFM)

SyncScan 3 (PA64:128PR++TOFD/4UT+PAUT+TFM)

SyncScan 3 (PA64:128PR++2TOFD/4UT+PAUT+TFM)

SyncScan 3 (PA64:128PR++3TOFD/4UT+PAUT+TFM)

SyncScan 3 (PA64:128PR++4TOFD/4UT+PAUT+TFM) )

Небольшой размер и малый вес такого класса приборов позволяет оперативно перемещать его между объектами контроля и даже пользоваться одной рукой.

Программное обеспечение совмещает в одном приборе классический ультразвук, технологию фазированных решеток, метод TOFD (дифракционно-временной), а также классическую толщинометрию.

Небольшой размер и малый вес для такого класса прибора позволяет его оперативно перемещать между объектами контроля и даже пользоваться одной рукой.

Основные преимущества

Легкий: 4 кг с батареей

Высокая скорость сканирования (Примерно 4 метра/минуту)

Съемный вентилятор: для охлаждения при высоких температурах

Поддерживает UT/ PA/ TOFD, подходит для контроля сварки и основного металла

32 канала PA лучше подходит для контроля объектов с высокой толщиной и затуханием

32 канала PA и до двух каналов TOFD одновременно для контроля резервуаров (TOFD может контролировать объекты толщиной до 100 мм)

Поддерживает раздельно-совмещенный (PR) режим для контроля коррозии с DLA, DMA датчиками

4 пары TOFD отлично подходят для контроля толщин до 300 мм

Высокая скорость сканирования PA (Примерно 7 метров/минуту)

Подходит для различных задач

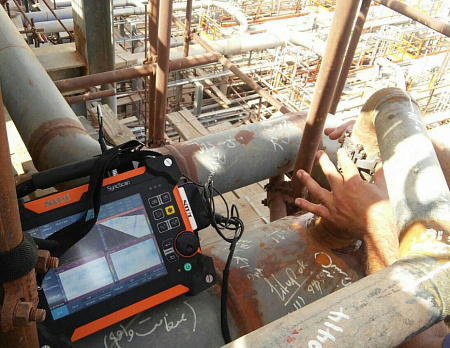

Контроль PA труб, поковок, отливок, сварных швов, композитных материалов и легированных сталей

TOFD контроль сварных швов пластин, труб, резервуаров и котлов

PA , TOFD и традиционный UT в различных отраслях, таких как транспорт, нефтехимия, машиностроение, металлургия, железная дорога, судостроение, авиастроение и строительство

Данное оборудование является аналогом

Olympus OmniScan

Eddyfi, Gekko M2M

Zetec Topaz

Sonatest Veo

Комплектация

Электронный блок ультразвукового дефектоскопа:

1)SyncScan(PA32:128+UT) - фазированная решетка 32:128 + традиционный УЗК

2)SyncScan(PA32:128+1 TOFD/UT) - фазированная решетка 32:128 + традиционный УЗК + 1 канал TOFD

3)SyncScan(PA32:128+2 TOFD/UT) - фазированная решетка 32:128 + традиционный УЗК + 2 канала TOFD

Сетевой адаптер с кабелем 220В

Аккумуляторная батарея

Компакт диск с программным обеспечением на ПК (SuporUP)

Траспортировочный кейс

Паспорт

Руководство по эксплуатации

Карта памяти SD (16Гб)

Картридер

Кабель Lemo00-Lemo00 (2 м)

Общие технические характеристики

Экран	8.4” TFT LCD высокой яркости, 800×600 пикселей
Размер (Ш×В×Т)	284×220×105 мм
Вес	4 кг с батареей
Аккумулятор	Литиевая батарея, 1 шт (0.55 кг)
Емкость аккумулятора	7.5 Ач/шт, время работы более 4,5 часов
Внешний источник питания	AC 100-240 В, 50 Гц/60 Гц
Внешнее питание	15 В DC
Электропотребление	"26 ВА для РА, 20 ВА для УЗК/TOFD"
Объем памяти	SD-карта (16 Гб)
Язык	Русский/ Английский

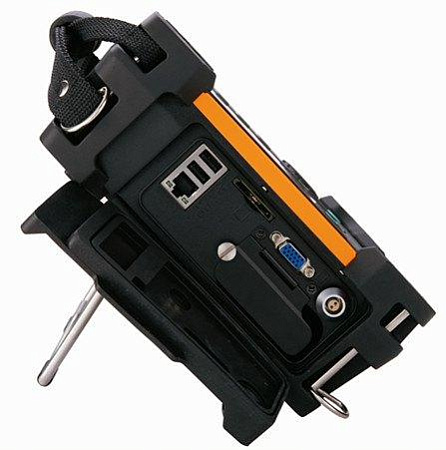

Входы/Выходы
USB разъем	2 шт
Ethernet разъем	1 шт
Видео выход	VGA порт
Разъем энкодера	1 шт (14-жильный)
Испытания
Рабочая температура	-10 -45°C
Температура хранения	-20 -60°C
Класс защиты	IP65
Сертификация	EN 12668-1:2010 и EN ISO 22232-1 (Стандартно) ISO 18563-1:2015 (По заказу)

Характеристики

Гарантия	12
Наличие	Да
