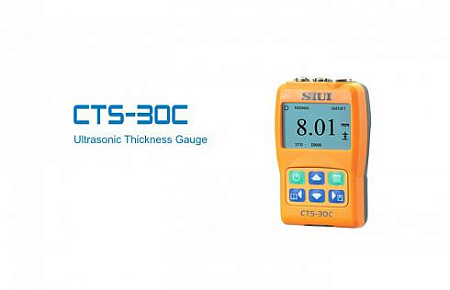

Ультразвуковой толщиномер CTS-30C - это бюджетный толщиномер начального уровня, особенно хорошо подходит для измерения толщины покрытия на окрашенных/покрытых тонкостенных трубах в машиностроении, химической, судостроительной, авиационной и космической промышленности. Малый размер, легкий вес, сверхнизкое потребление и простота эксплуатации делают его пригодным для работы на высоте и в полевых условиях.
Особенности ультразвукового толщиномера CTS-30C
CTS-30C может измерять и отображать истинную толщину металла с помощью специального датчика, проникающего сквозь покрытие, а толщина слоя покрытия будет игнорироваться. Нет необходимости удалять краску или покрытия с поверхностей.
Режим эхо-эхо, диапазон измерения: 3-50 мм (сталь).
Стандартная комплектация
Электронный блок ультразвукового толщиномераБатарея - 2 шт
Сумка
Паспорт
Руководство по эксплуатации
Ультразвуковой преобразователь (раздельно-совмещенный) 5Мгц с кабелем Lemo 00
Кабель USB A-Micro
Компакт диск с программным обеспечением на ПК
Кистевой ремень
Нашейный шнурок
Плечевой ремень
Тюбик для геля
CTS 30C + TG2.12L
Технические характеристики
| Функция | Характеристика |
| Режим измерения |
Стандартное измерение (R-B1, импульс передачи на первое эхо), диапазон измерения (сталь 0,8–400 мм, зависит
от датчика, материала, температуры и настройки) Измерение покрытия (B1-B2), диапазон измерения (сталь 3-50 мм, зависит от состояния покрытия, материала, температуры и настройки) |
| Экран дисплея | 2,2-дюймовый моно ЖК-дисплей (с подсветкой) – 128×64 пикселей |
| Диапазон измерений | 0,8мм–400мм (для стали) |
| Точность измерений | 0,01мм/0,1мм (0,001дюйм/0,01дюйм) |
| Совместимые ПЭП | 2 - 7,5 Мгц, высокотемпературный датчик |
| Диапазон скоростей | 1000~9999 м/с |
| Усиление | Низкое/Стандартное/Высокое |
| Погрешность измерения (с настроенным зондом) |
При диапазоне 0,8мм~9,99мм точность измерения 0,01мм и погрешность ±0,05мм; При диапазоне 10,0мм~99,99мм точность измерения 0,01мм и погрешность ±(1%Н+0,04)мм; При диапазоне 100,0мм~400,0мм точность измерения 0,1мм и погрешность ≤ 3%Нмм, где Н – толщина контролируемых материалов |
| Измерение толщины стенки трубы (сталь) | Настроенный ПЭП может измерять толщину стальных труб с диаметром не менее 20 мм и толщиной не менее 2 мм с датчиком TG5-10L |
| Калибровка |
Быстрая калибровка нуля с помощью встроенного тестового блока Определяемая пользователем калибровка (калибровка по одной/двум точкам) |
| Функция измерения | Стандартная/минимальная/средняя/разница/быстрое сканирование |
| Режим интерфейса | Стандартное измерение / Простой интерфейс настройки меню |
| Другие функции | При вводе известного значения толщины система определит скорость в контролируемой заготовке в режиме реального времени. |
| Функция хранения | До 5000 измерений и 100 настроек параметров могут быть сохранены. |
| Передача данных | Данные из системы можно передать на компьютер через USB-порт |
| Единица измерения | Дюйм/мм |
| Язык | Русский, английский, французский, немецкий, испанский, португальский, китайский |
| Рабочая температура | -10~+40˚С |
| Источник питания | 2 батарейки размера AAA, до 30 часов непрерывной работы |
| Габариты | 100мм×65мм×25мм |
| Вес | 120 грамм (включая батарейки) |
| Порт системы | МиниUSB порт, LEMO 00 совместимый (T/R) |
